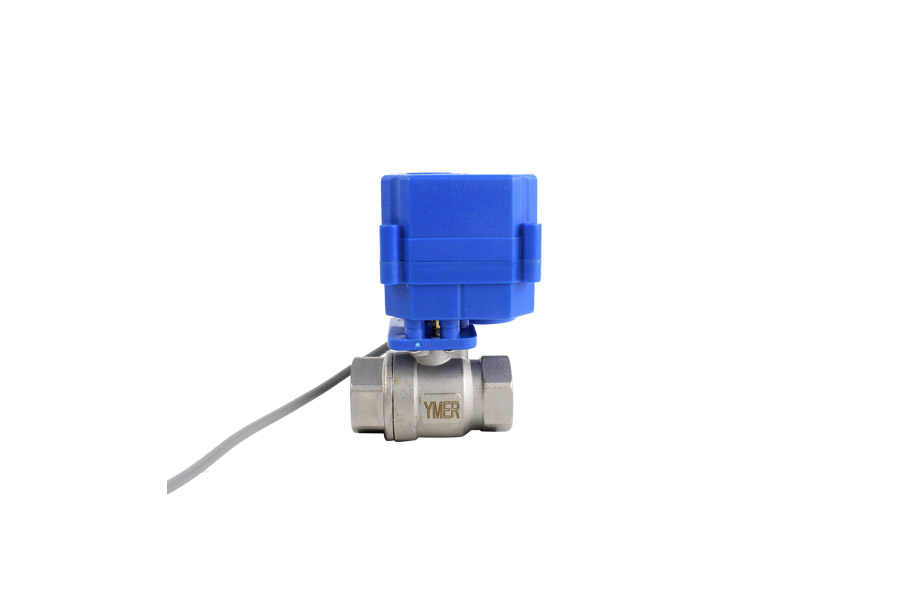

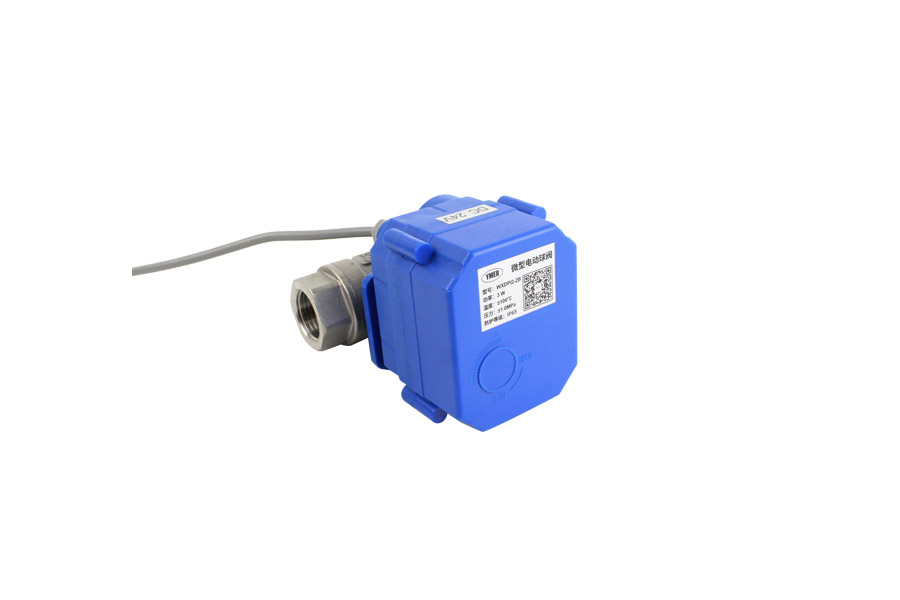

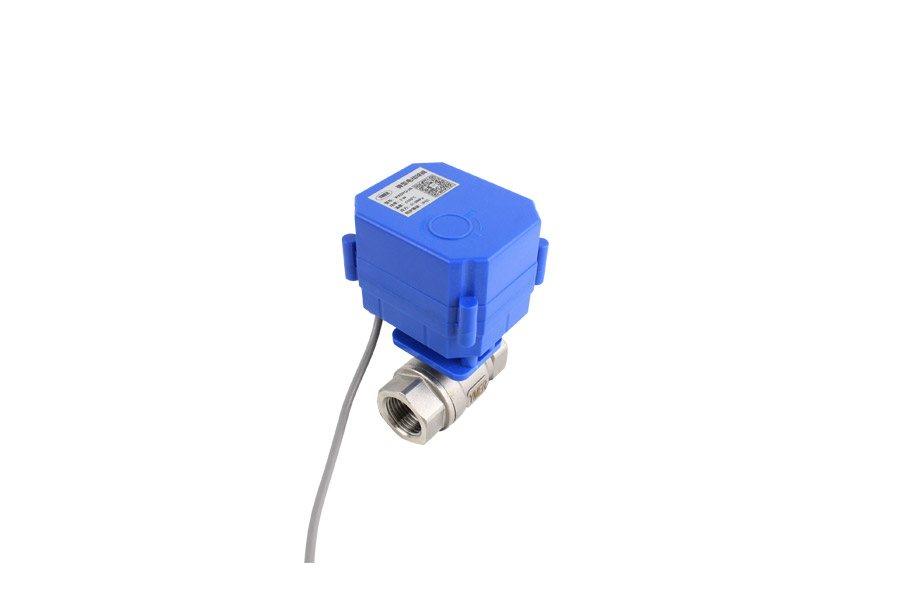

微型不锈钢电动球阀

·产品型号

WXDPQ-2K/2B (不锈钢 常开型/常闭型）

WXDPQ-32 (不锈钢 三线两控）

WXDPQ-31(不锈钢 三线一控）

·产品特点

1、外形美观，体积小巧，全金属齿轮传动机构，性能可靠，输出扭矩大，使用寿命长；
2、电气限位，定位准确，一致性很高；
3、执行器和阀门可以多角度装配，方便于对于空间的分配需求；
4、球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合；
5、替换电磁阀或电磁阀不能正常工作的环境；
6、防护等级可达到IP65，可在相对潮湿的环境中使用。

·产品参数

产品名称：微型电动球阀

产品型式：常闭式/常开式/三线一控/三线二控

阀体材质：不锈钢

额定电压：AC220V/DC12V/DC24V/AC24V

开关时间：5s/8s

额定功率：≤3W 或≤2W

适用介质：水、油、气

·两线断电复位接线图

1、SW闭合时，阀开/关；到位后内部自动断电，阀门保持在开/关的状态，备用电源充电；

2、SW断开时，阀关/开；到位后内部自动断电，阀门保持在关/开的状态。

·三线一控接线图

1、SW闭合，阀开：到位后内部自动断电，阀门保持在开的状态 ；

2、SW断开，阀管：到位后内部自动断电，阀门保持在关的状态 。

注：电压为直流电压时，红线接正极，蓝线接负极。

·三线两控接线图

1、SW与OPEN相连，阀开，到位后内部自动断电，阀门保持在开的状态；

2、SW与CLOSE相连，阀关，到位后内部自动断电，阀门保持在关的状态。
