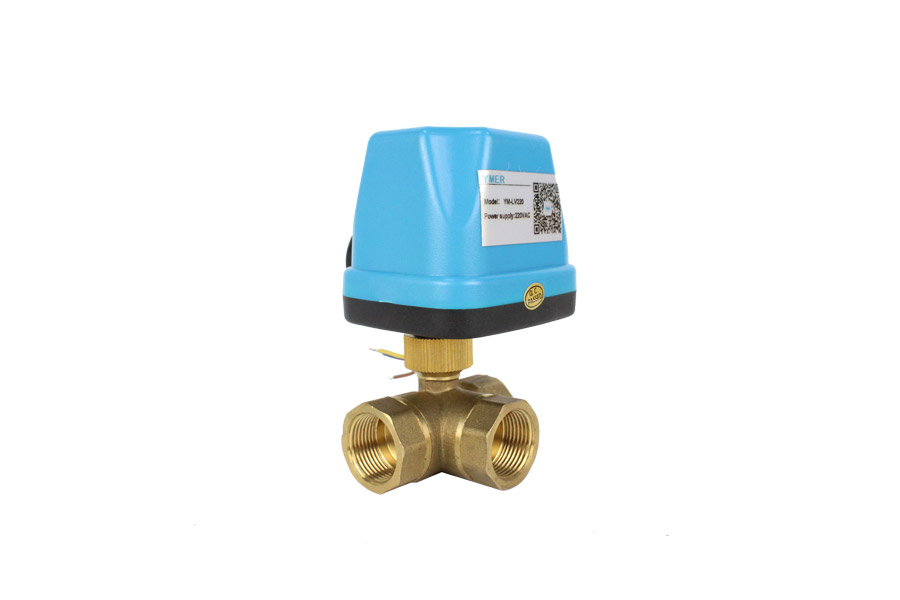

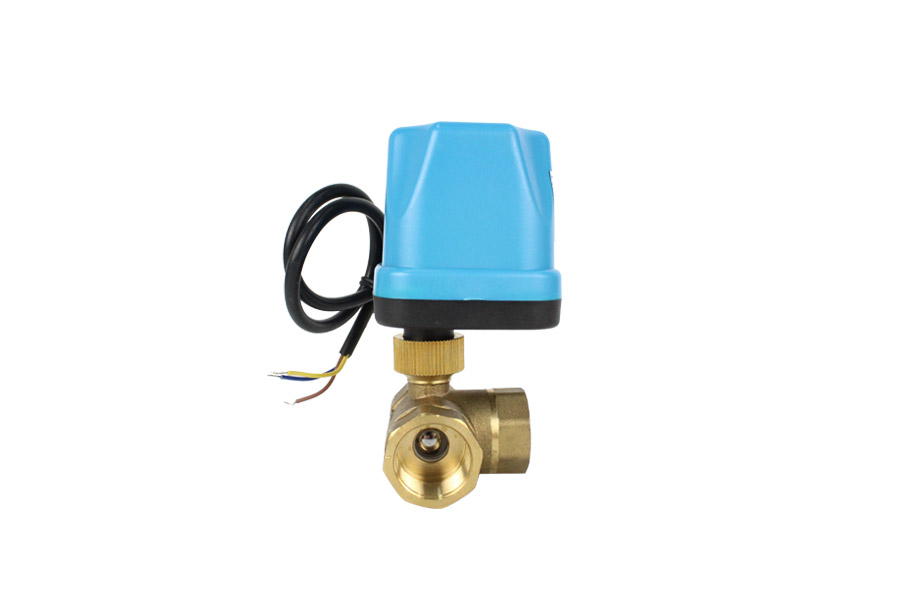

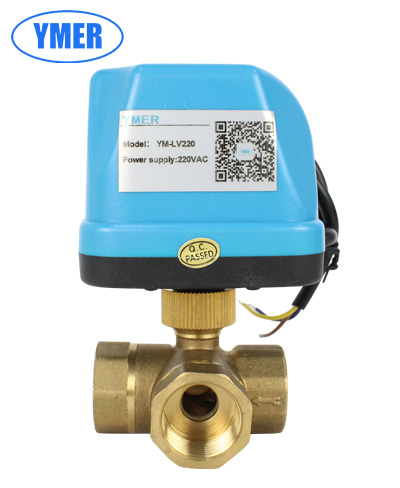

YMER电动三通阀YM-LV220-3

产品资料  YM-LV220.pdf

·产品概述

YM-LV220系列电动阀是一款高节能长寿命产品,主要用于暖通空调水系统的通断控制,由电动驱动器和阀体二部分组成。驱动器(执行器)采用同步电机驱动,动作稳定;当阀门开启或关闭时,电机才启动(电机功率消耗6W),开阀或关阀动作周期时间为5-15秒,比二线电动阀节能数十倍,(因电动球阀只有在开阀或关阀状态下才工作,二线电动阀开阀时电机一直通电)所以本产品寿命也是二线电动阀的数倍。

·产品特点

直通水流,流量大,不堵渣

良好的防水防灰功能(IP65)

阀门冷/热及环境冷/热传不到执行器内

执行器拆、装简便

执行器可在设备、管道安装完后再装,更利于提高安装工效

开关阅时带信号灯指示工作状态,自动检测阁门是否全开或全关高节能、长寿命设计

由于执行器的偏心结构,阀门可緊贴墙面安装

关闭压差大,关闭严

拆掉驱动器的球阀可用普通工具开关

执行器可2个方向装配,更易于接线与保养

阀门柔性开启,能有效防止水锤

·产品参数

介质:冷/热水及60%乙二醇           规格:DN15,DN20,DN25,DN32(二通)            结构形式:二通或三通

运行模式:三态浮点(24VAC)或开/关               电源电压:AC220V,AC24V             功耗:6W(仅当阀门启、闭时)

运行时间:5-15秒                   公称压力:1.6MPa            介质温度:2℃~95℃(100C~250℃可订做)             最大压差:1.0MPa

·材质

阀体:黄铜锻造、不锈钢(可选锻造黄铜镀镍）      阀球:不锈钢            阀杆:黄铜

阀座:聚四氟乙烯           密封:丁青橡胶+聚四氟乙烯          保护等级:IP65

维护保养:兔维护           形式:二通阀:三通下出型;三通侧出型              连接方式:管螺纹G

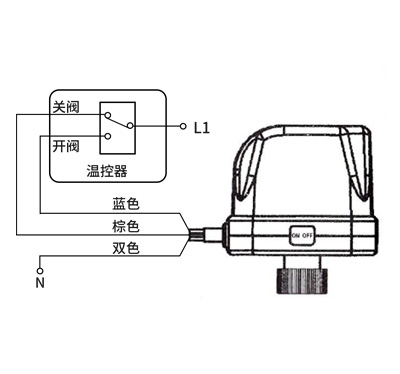

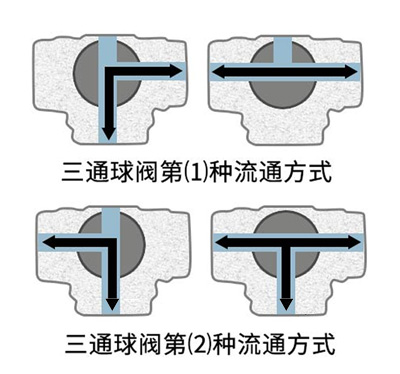

·流向图                                                                  ·连接示意图

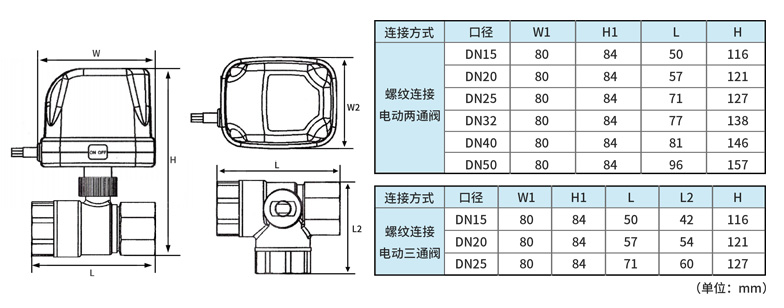

·产品尺寸
