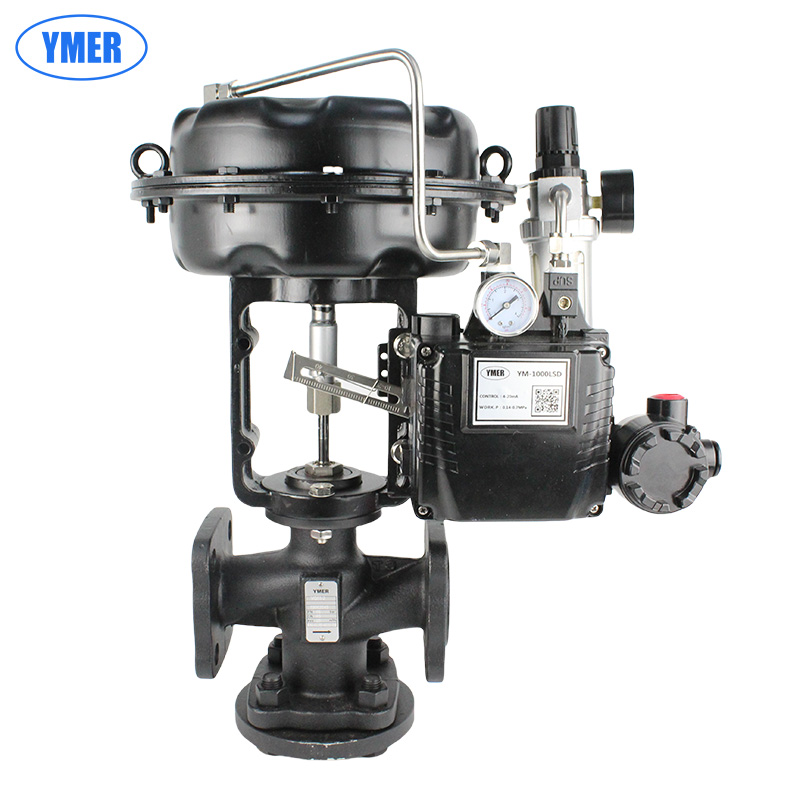

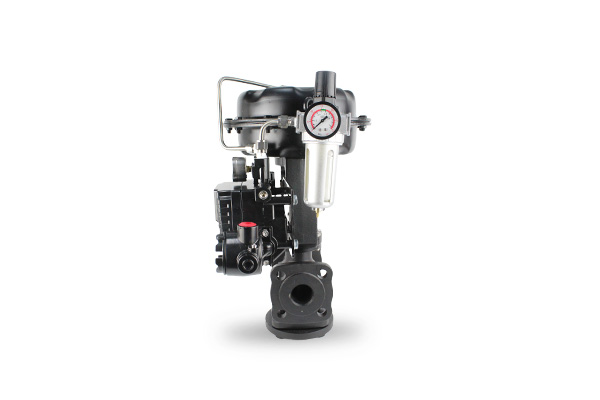

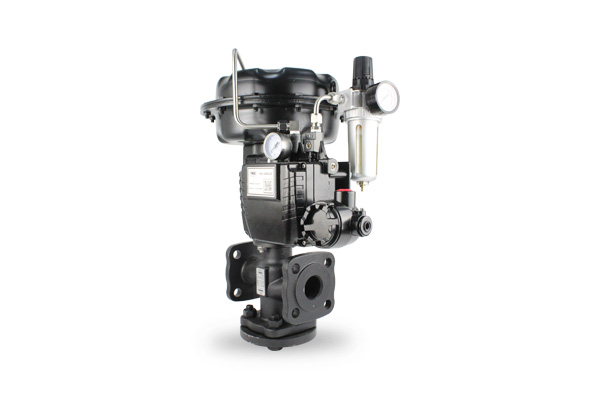

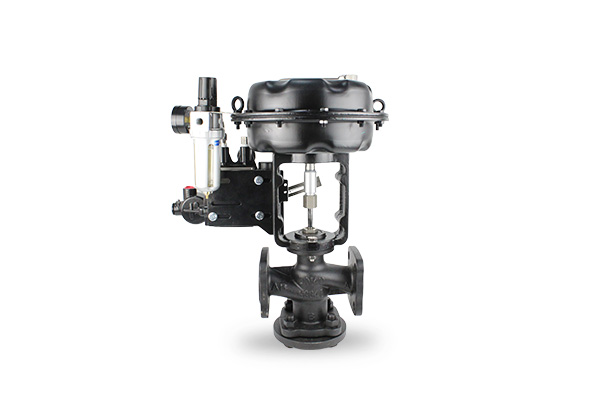

气动调节阀 YM-1000LSD+VQ-2

·概述

YMER VQ-2系列气动调节阀是自动化控制系统的执行单元,适用于化工、石油、冶金、电力、纺织、制药等生产过程的自动控制及远程控制系统YMER VC-2系列气动调节阀可以接收仪表或控制系统输出的控制信号,通过改变调节阀的开度实现调节系统的温度、压力、流量或液位等参数的功能

·优点

气动执行机构采用多弹簧、薄膜结构,极大的降低了执行器的高度、具有体积小、重量轻、安装方便的优点。

选配电/气阀门定位器可以接受各种控制器输岀的标准控制信号,精确调节阀位。

执行机构和电/气阀门定位器均采用防爆设计,适合各种有防爆要求的场合使用。

YMER VQ-2系列气动调节阀采用平衡结构,适用于高压差场合。

执行机构有气开式和气关式两种形式可选,电气阀门定位器有正作用和反作用两种形式可选。

阀体密封采用Ⅴ型环高温密封组件,防止了阀杆抱死或泄漏的可能性。

阀杆和阀座配对硏磨,确保泄露量远底于国家允许标准采用标准。

法兰连接,安装方便。公称通径DN20--DN200

·参数

执行器参数

气源压力：0.14~0.2mpa(不带定位器）

                 0.3~0.5mpa(带定位器）

弹簧压力范围：20-100kpa

耗气量：<1000L/h

输入信号：4~20mA

环境温度：-30~70℃

阀体参数

介质温度：-20~220℃/2~180℃

公称压力：PN1.6   2.5   4.0

阀体材质：铸铁、铸钢

阀芯阀座：不锈钢

流量特性：等百分比/线性

泄露量：二通阀<0.03% 三通阀<0.1%
