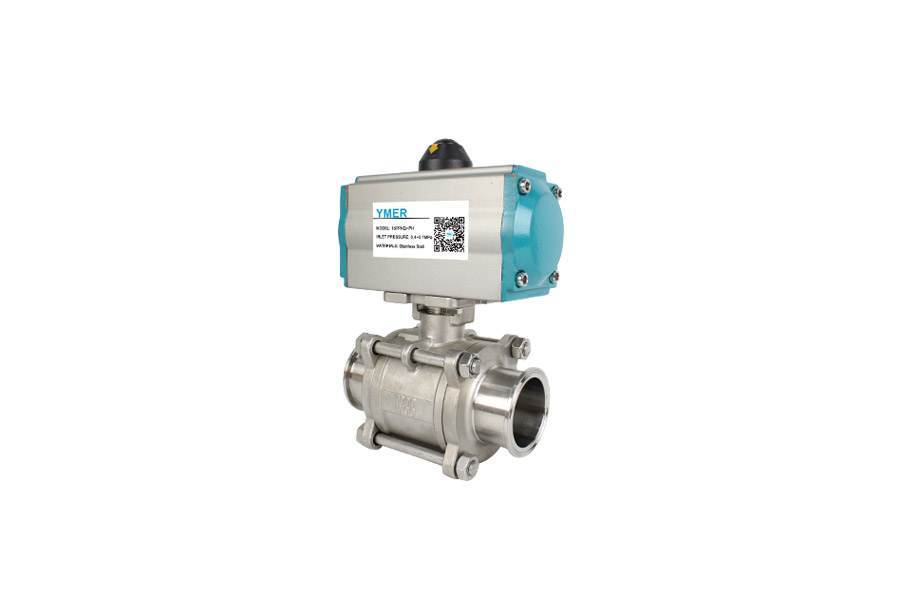

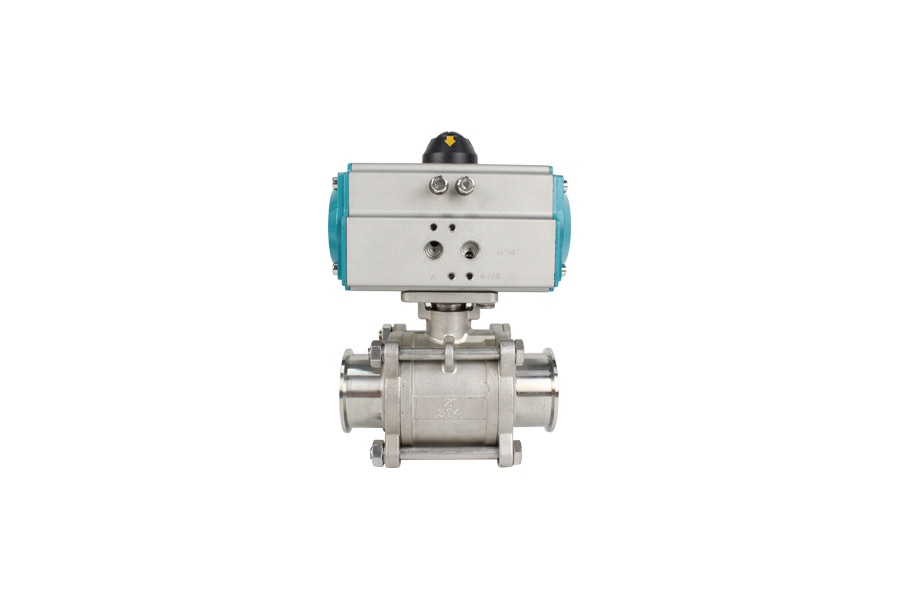

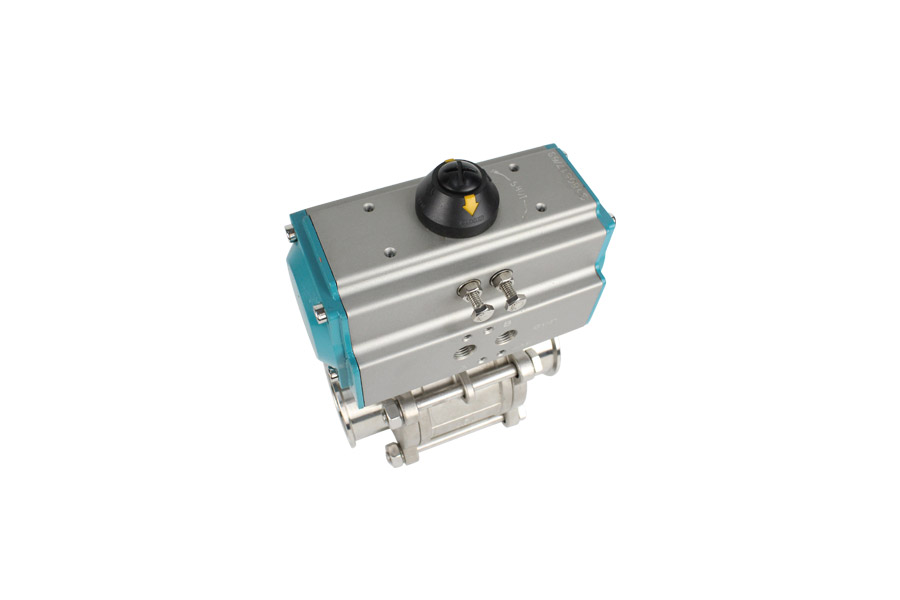

不锈钢气动卡盘球阀 16PPKQ+PH(S)

·概述

气动开关球阀就是以压缩空气(空压机)为动力源,通过电磁阀换向去驱动气动执行器,气动执行器带动阀门,实现阀门的开关。从而达到控制介质流动的目的。且是由双作用气动活塞式执行器和不锈钢法兰阀体组成。其阀体厚实耐用,不易生锈。开关迅速,外观精致。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杄不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。

·作用原理

当气动执行器与电路,气源接通后,压缩空气通过管道A(打开)或B(关闭)进入A缸或者B缸,推动活塞向运动,从而带动旋转轴和阀芯旋转90°,带动阀门完成开启或关闭的动作。

·参数

执行器参数

型号：AT系列执行器           控制形式：单作用/双作用      作用形式：切断          工作温度：-20℃~50℃

气源压力：0.4~0.7MPa            最大回转角度：90°~92°     控制气源：干燥、洁净的压缩空气

缸体：铝合金            活塞：压铸铝                轴：钢               O型圈：NBR            端盖：压铸铝合金

阀体参数

公称通径：DN15-DN50     公称压力：1000WOG~6.89MPa

阀轴材质：不锈钢        阀体材质：不锈钢      球板材质：不锈钢         阀座密封：PTFE

温度：PTFE≤180℃                连接方式：卡盘
