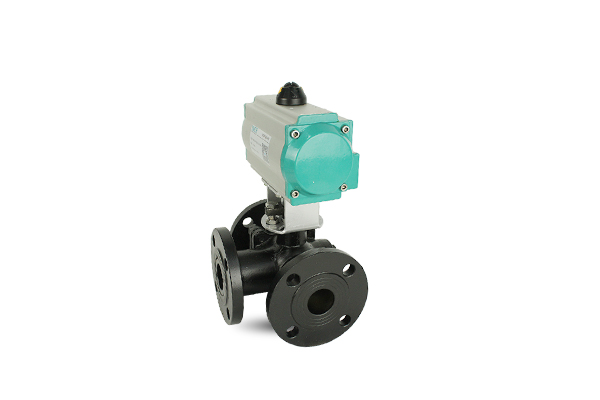

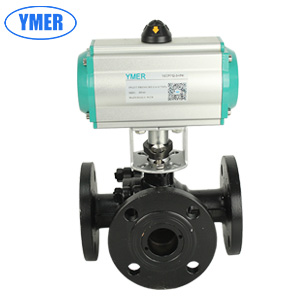

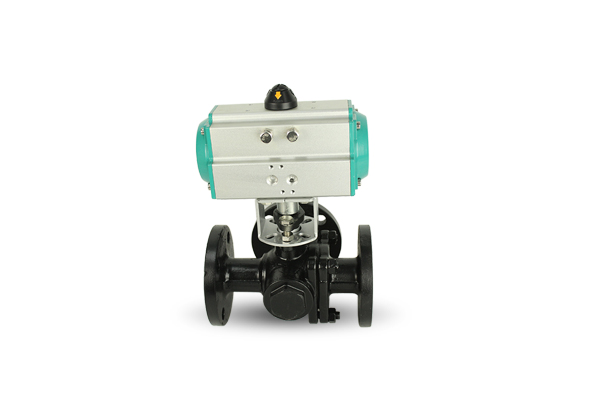

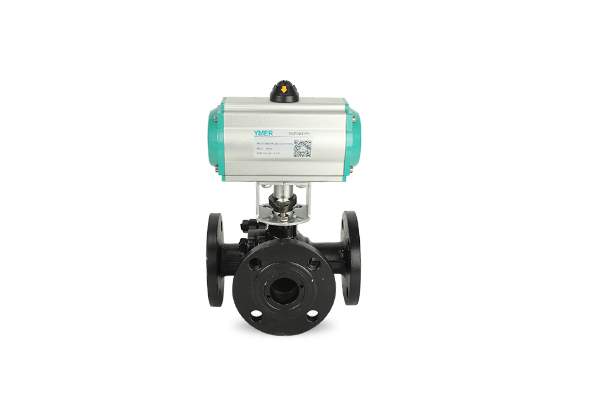

YMER 铸钢气动法兰三通球阀16CPF3Q+PH

·概况

气动三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L 型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

气动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。

·参数

执行器参数

型号：AT系列执行器           控制形式：单作用/双作用      作用形式：切断

工作温度：-20℃~50℃       气源压力：0.4~0.7MPa            最大回转角度：90°~92°     控制气源：干燥、洁净的压缩空气

缸体：铝合金            活塞：压铸铝                轴：钢               O型圈：NBR

端盖：压铸铝合金

阀体参数

公称通经：DN15-DN100             公称压力：1.6MPa               阀轴材质：铸钢

阀体材质：铸钢            球体材质：铸钢           阀座密封：PTFE            连接方式：法兰

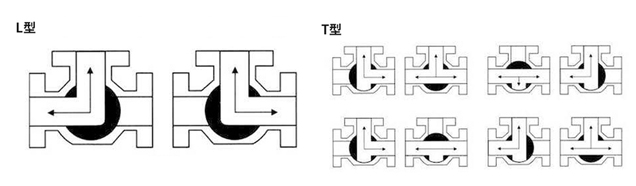

·流向图
