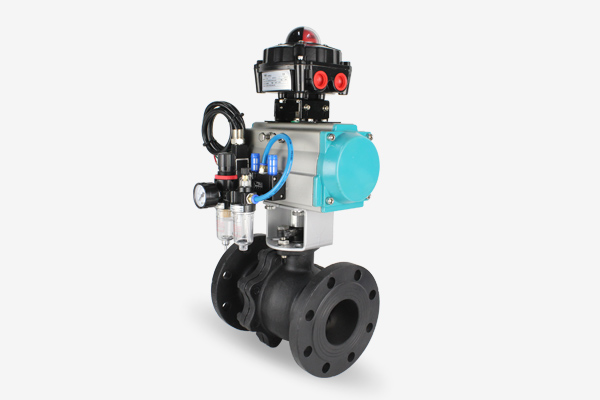

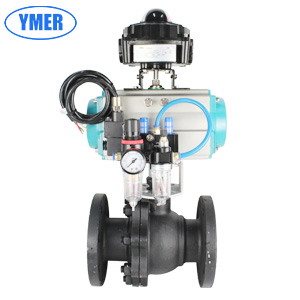

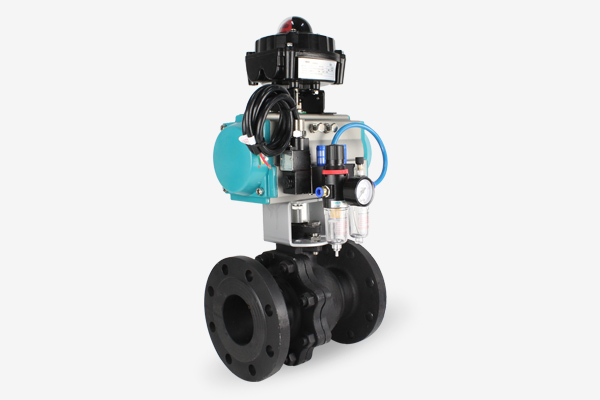

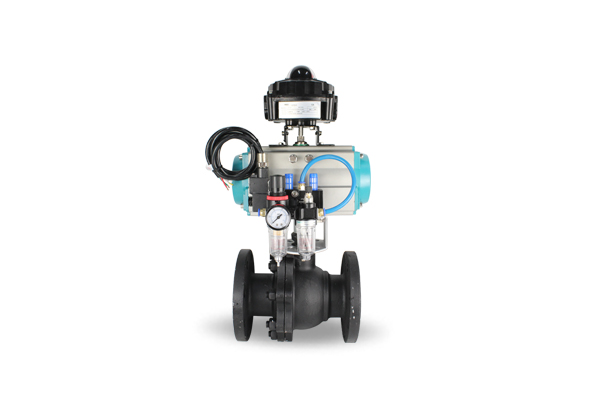

YMER 双作用铸钢气动法兰球阀16CPFQ+PH

 ·概述

气动球阀是由单(或双)作用气动活塞式执行器和铸钢法兰阀体组成。其阀体厚实耐用，开关迅速，外观精致。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。

气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

·作用原理

当气动执行器与电路，气源接通后，压缩空气通过管道A（打开）或B（关闭） 进入A缸或者B缸，推动活塞向一端运动，从而带动旋转轴和阀芯旋转90°，带动阀门完成开启或关闭的动作。

·参数

执行器参数

型号：AT系列执行器           控制形式：单作用/双作用      作用形式：切断          工作温度：-20℃~50℃

气源压力：0.4~0.7MPa            最大回转角度：90°~92°     控制气源：干燥、洁净的压缩空气

缸体：铝合金            活塞：压铸铝                轴：钢               O型圈：NBR            端盖：压铸铝合金

阀体参数

公称通经：DN15-DN150             公称压力：1.6MPa               阀轴材质：铸钢

阀体材质：铸钢            球体材质：铸钢           阀座密封：PTFE            连接方式：法兰
