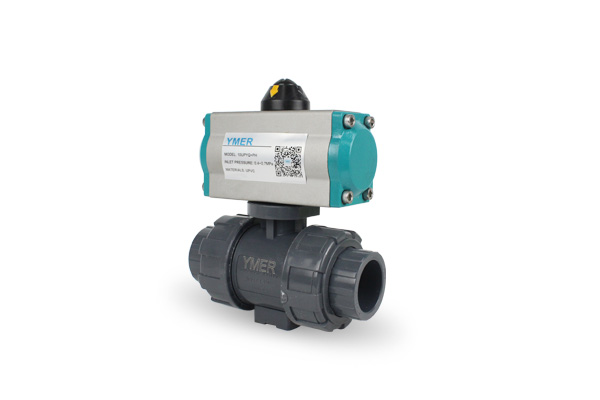

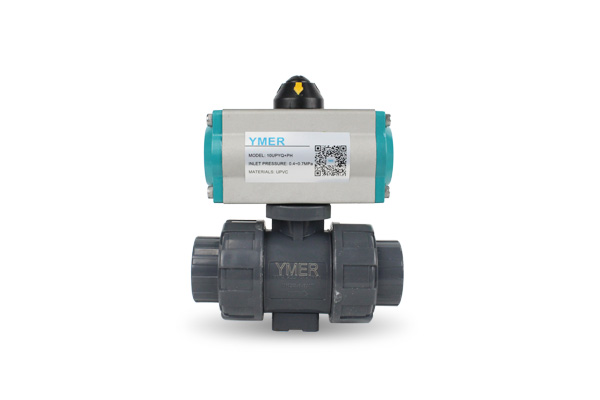

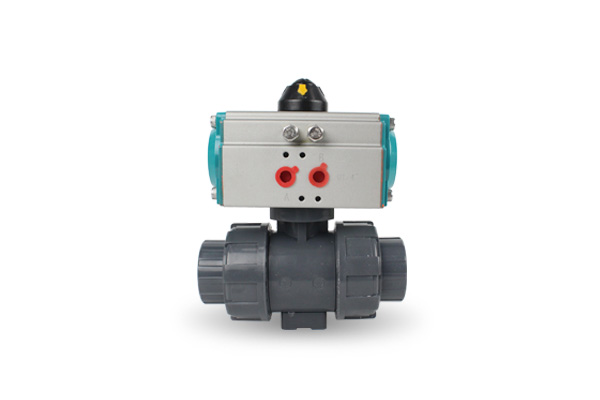

YMER 气动UPVC球阀10UPYQ+PH（S）

·概况

气动球阀是由单（双）作用气动活塞式执行器和UPVC阀体组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。

·作用原理

当气动执行器与电路,气源接通后,压缩空气通过管道A(打开)或B(关闭)进入A缸或者B缸,推动活塞向一端运动,从而带动旋转轴和阀芯旋转90°,带动阀门完成开启或关闭的动作。

·参数

执行器参数

型号：AT系列执行器           控制形式：单作用/双作用      作用形式：切断

工作温度：-20℃~50℃       气源压力：0.4~0.7MPa            最大回转角度：90°~92°     控制气源：干燥、洁净的压缩空气

缸体：铝合金            活塞：压铸铝                轴：钢               O型圈：NBR

端盖：压铸铝合金

阀体参数

公称通经：DN15-DN50            公称压力：1.0MPa              O型密封圈：EPDM

阀体材质：UPVC            球体材质：UPVC           阀座密封：PTFE            连接方式：双由令连接

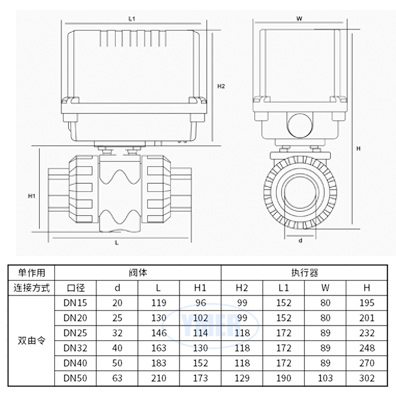

·产品尺寸
