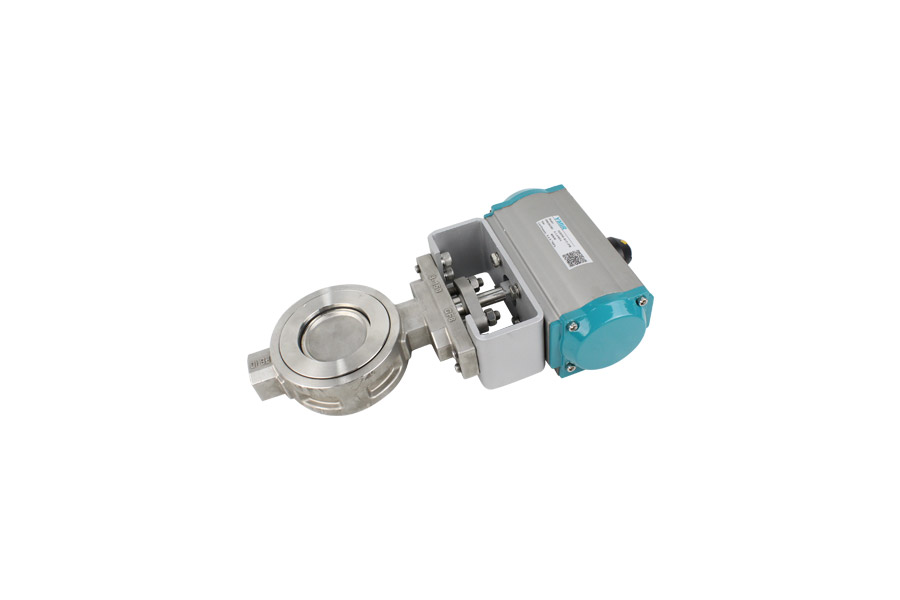

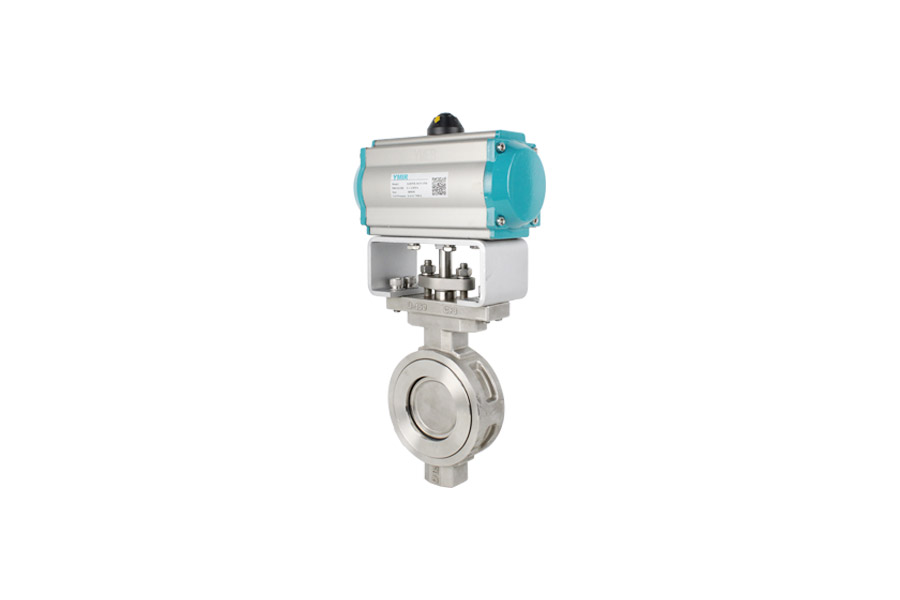

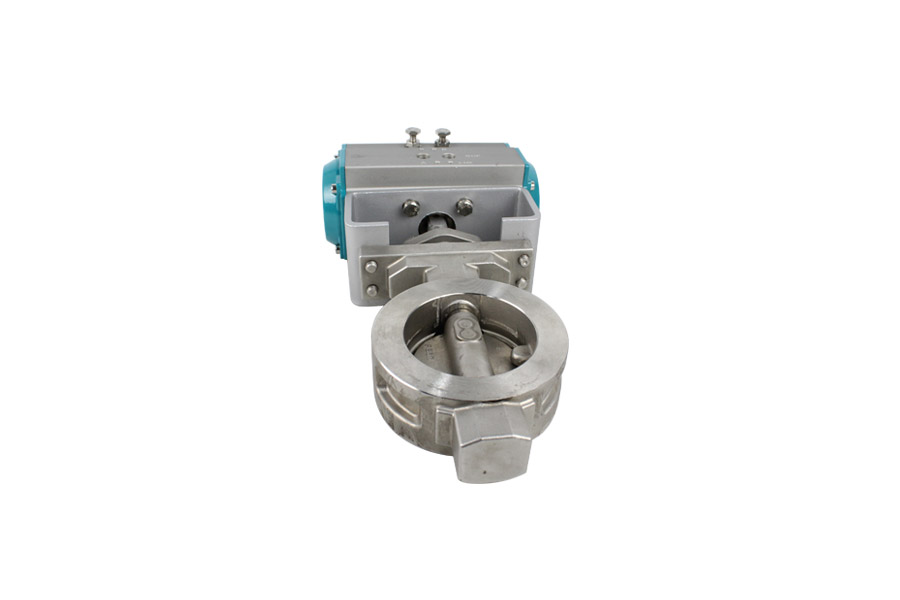

不锈钢双偏心气动蝶阀 16DPD-815+PH(S)

·概况

气动蝶阀是由双（单）作用气动执行机构和蝶阀连接组成。双偏心蝶阀也叫作高性能蝶阀，通过压缩空气进入气动执行机构驱动执行器带动圆型的蝶阀板做 90°旋转运动，来作为管道开关和调节流量使用。只需旋转 90°即可快速启闭，操作简单，同时该气动蝶阀具有良好的流体控制特性。 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比， 双偏心蝶阀更耐高压， 寿命更长， 稳定性好。

·作用原理

双偏心蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

·参数

执行器参数

型号：AT系列执行器           控制形式：单作用/双作用      作用形式：切断          工作温度：-20℃~50℃

气源压力：0.4~0.7MPa            最大回转角度：90°~92°     控制气源：干燥、洁净的压缩空气

缸体：铝合金            活塞：压铸铝                轴：钢               O型圈：NBR            端盖：压铸铝合金

阀体参数

公称通经：DN25-DN300             公称压力：1.6MPa

阀体材质：不锈钢           阀板：不锈钢            阀座密封：EPDM          阀杆：不锈钢
