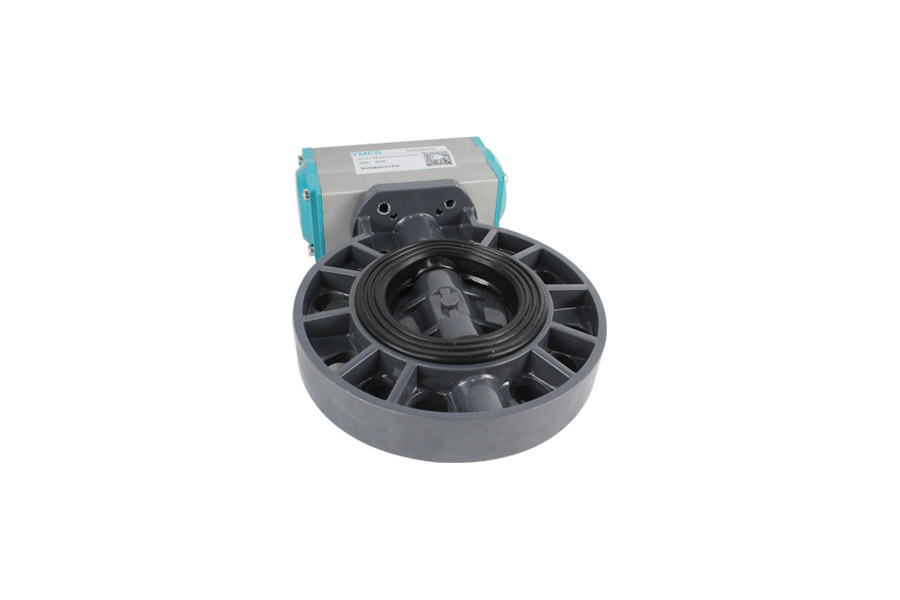

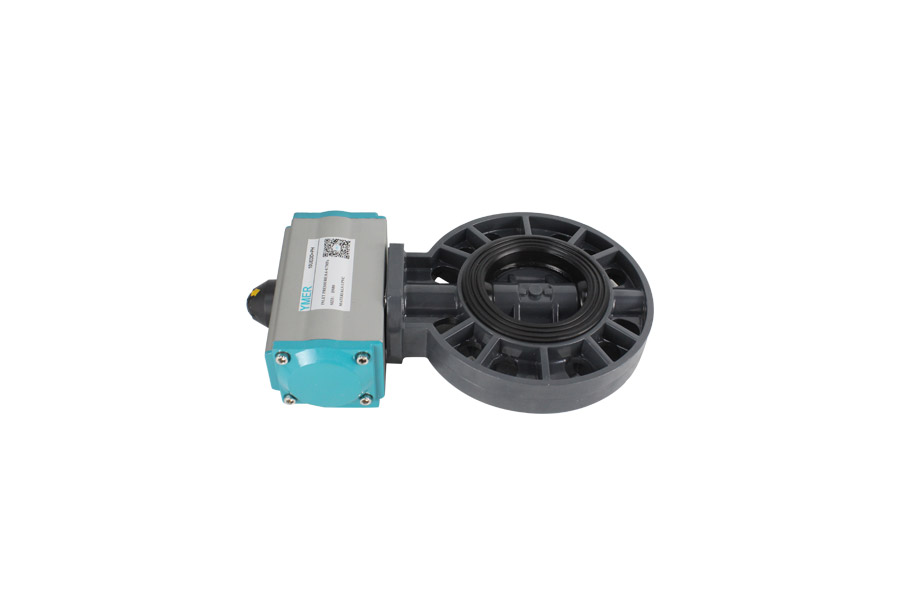

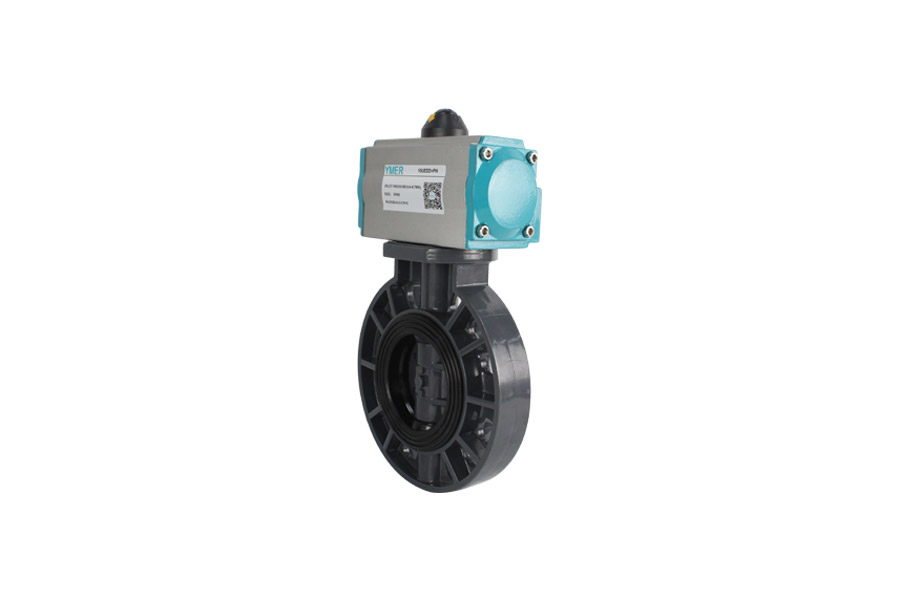

气动UPVC蝶阀 10UEDD+PH(S)

·概况

气动蝶阀是由双作用气动执行机构和蝶阀连接组成。气动蝶阀是通过压缩空气进入气动执行机构驱动执行器，带动圆型的蝶阀板做90°旋转运动来作为管道开关和调节流量使用。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该气动蝶阀具有良好的流体控制特性。本产品使用性能稳定。如今气动蝶阀已经在食品、化工、石油、煤气、电力轻纺、造纸等行业得动广泛应用。

·作用原理

气动蝶阀是以用阀杆转动的回形蝶板做启闭性,实现启闭动作的气动阀门。主要做截断阀使用,亦可设计成具有调节和关断兼调节的功能,目前蝶阀在低压管道上的使用越来越多。蝶阀的蝶板安装于管道的直径方向。在蝶阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则是全开状态。

·参数

执行器参数

型号：AT系列执行器           控制形式：单作用/双作用      作用形式：切断          工作温度：-20℃~50℃

气源压力：0.4~0.7MPa            最大回转角度：90°~92°     控制气源：干燥、洁净的压缩空气

缸体：铝合金            活塞：压铸铝                轴：钢               O型圈：NBR            端盖：压铸铝合金

阀体参数

公称通经：DN25-DN300             公称压力：1.6MPa

阀体材质：UPVC           阀板：UPVC           阀座密封：EPDM          阀杆：UPVC
