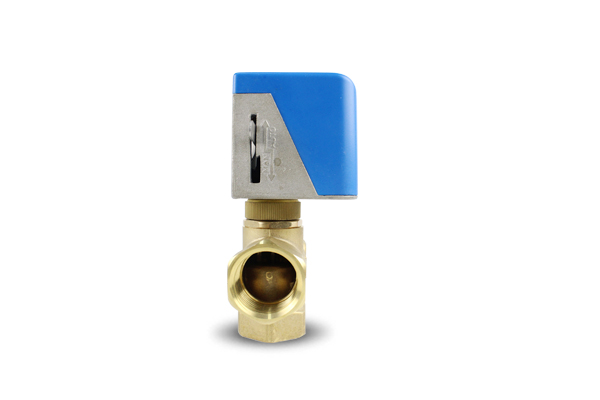

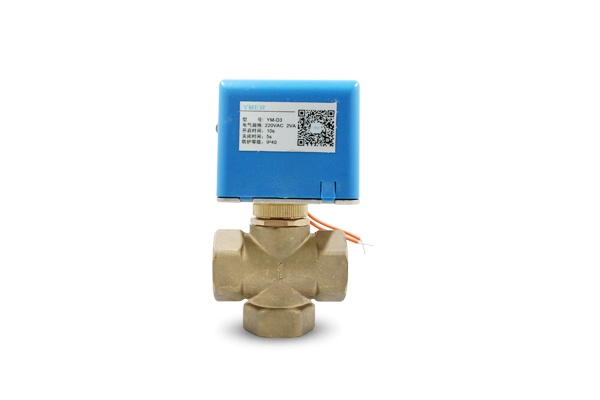

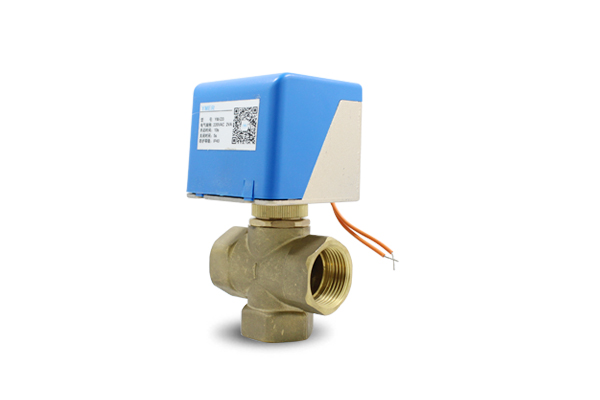

YMER 江森型风机盘管中央空调电动三通阀执行器YM-D3

产品资料 YM-D2.pdf

·产品参数

动作方式：开关式       马达类型：磁滞同步马达

电气规格(50/60Hz) :AC220V

耗电量：2VA          作用力：10.5+10%牛顿           程距：3mm（最大5mm）

全行程时间“开”：10s         全行程时间“关”：5s          外壳保护值：IP40

环境温度范围：工作：0~60℃  存储：-20~65℃         最大相对湿度：不结露

公称压力：0-1.6MPa     工作介质：冷/热水

阀体：黄铜整件铸造        阀芯：黄铜       密封蝶：黄铜        密封圈：EPT

阀杆：不锈钢       弹簧：不锈钢      填料：塑料EPT

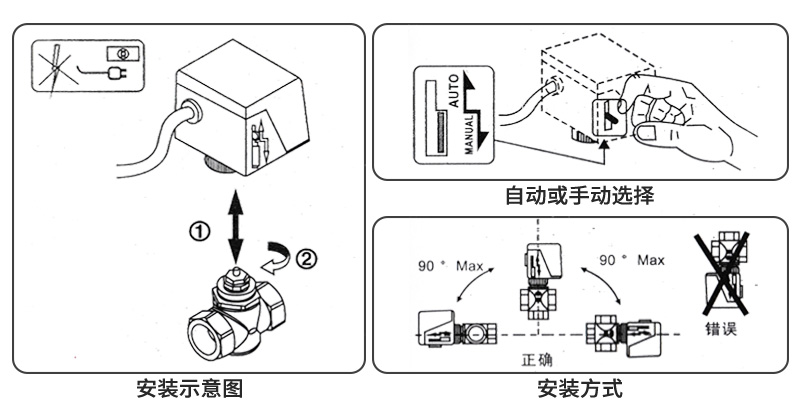

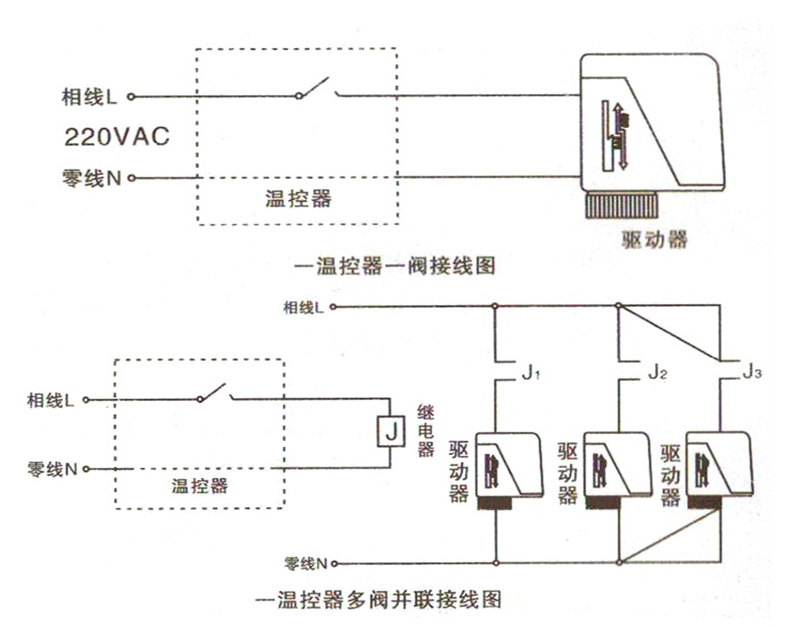

·执行器接线图                                                          ·安装示意图

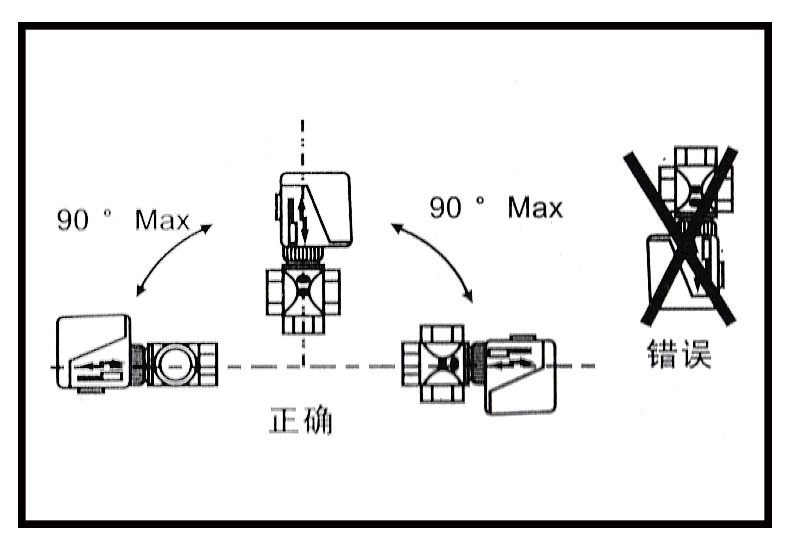

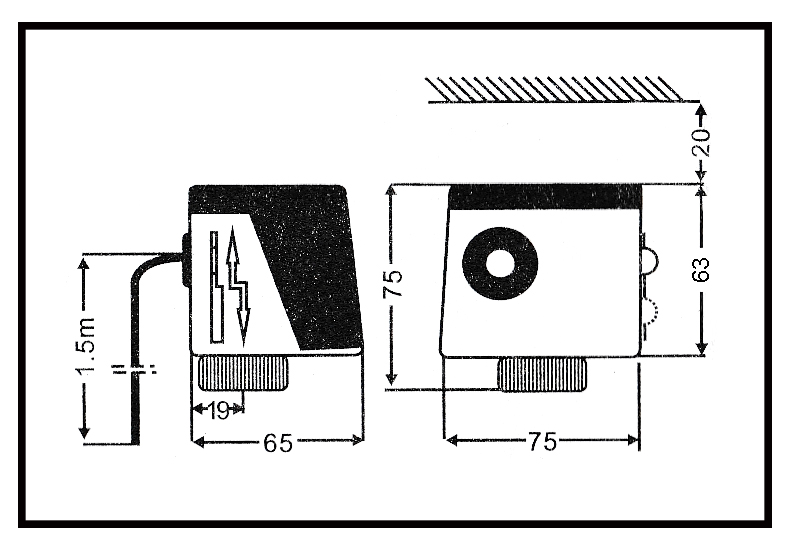

·产品尺寸                                                                 ·安装方式

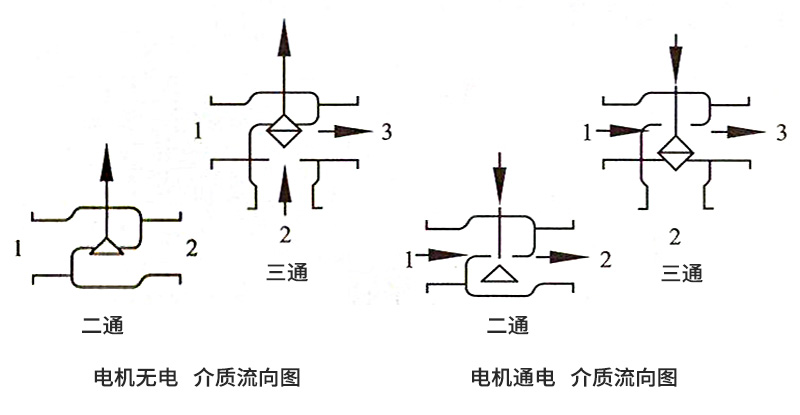

·产品流向图
