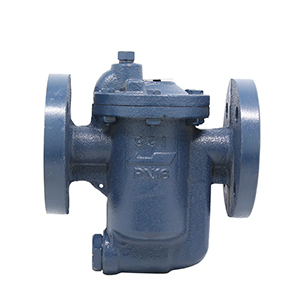

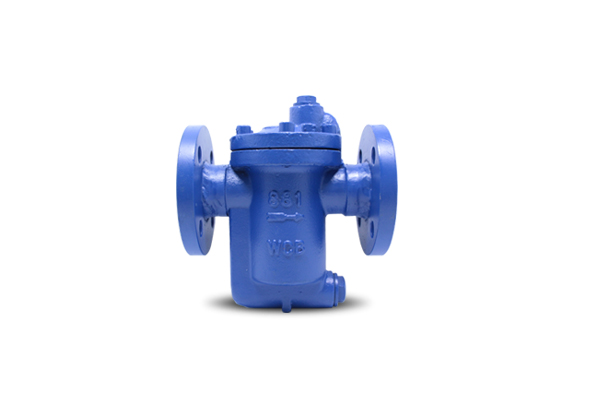

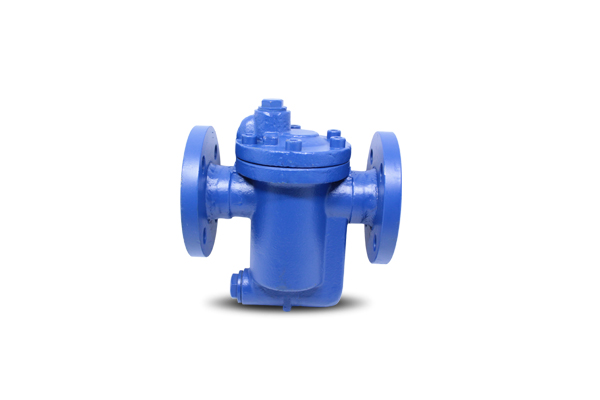

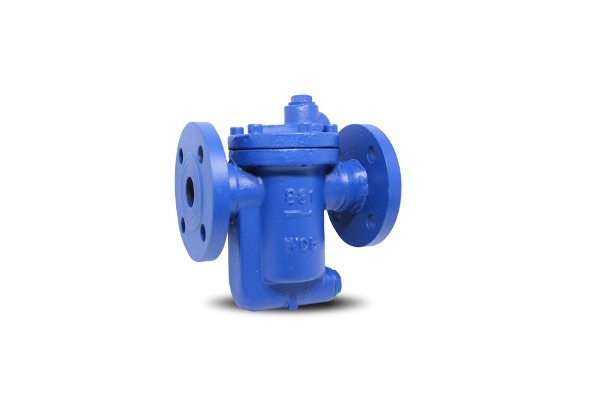

倒置桶式疏水阀

·产品概述

YMER倒置桶型蒸汽疏水阀是目前所知道的最可靠的疏水阀,几乎可为所有蒸汽输送管线,伴热管线和蒸汽设备提供高效疏水。倒置桶在铸铁壳体内长期稳定可靠地工作,既降低维修费用,又节约蒸汽能原。独特的杠杆机构将倒置桶重力放大,以便开启受到系统压差作用的阀瓣。杠杆机构为自由浮动式,没有固定支点造成的磨损。由于阀瓣与阀座位于阀体的顶部,污物不会存积在阀孔处。细小的杂质在阀内处于悬浮状态,当倒置桶下沉打开阀孔时,杂质便会随凝结水在压差作用下快速排出体外。内置过滤器进一步提高了疏水阀工作的可靠性并可延长其使用寿命。疏水阀排放口完全被水封包围,可防止新鲜蒸汽损失。倒置桶上的排气孔可以确保在蒸汽温度下连续自动排放空气和二氧化碳等不凝性气体。尽管倒置桶疏水阀排放动作是间断的,但其凝结水排放是连续的,不存在凝结水的积聚问题。同时倒置桶疏水阀可耐水击。

·产品参数

最大工作条件

最大允许压力(壳体):1.7MPa@232℃          最大工作压差:1.7MPa

连接型式

螺纹、配制法兰

材质

阀体：ASTM A48 CL30铸铁             内件:304全不锈钢                  阀瓣及阀座:440F硬质铬相钢

过滤网:304不锈钢                           产品名称：倒置桶式疏水阀             产品材质：铸钢

结构：倒置桶结构 浮桶开口倒置         用途：适用于石油、化工、电力、纺织印染、医疗医药等行业

特点：排冷凝水速度快，减少蒸汽泄漏

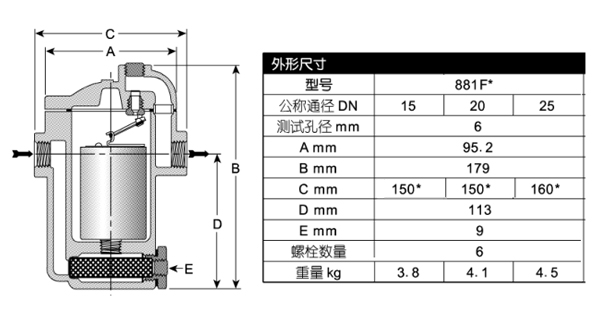

产品尺寸
