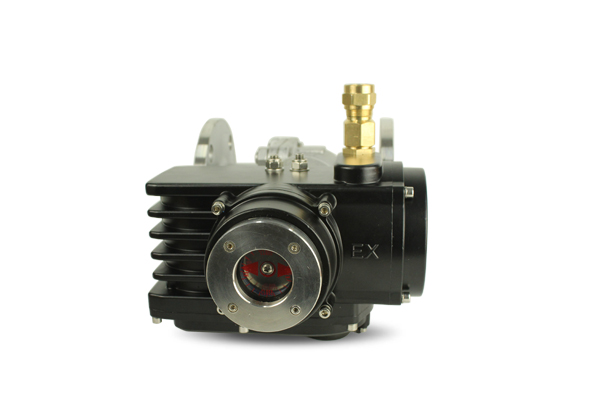

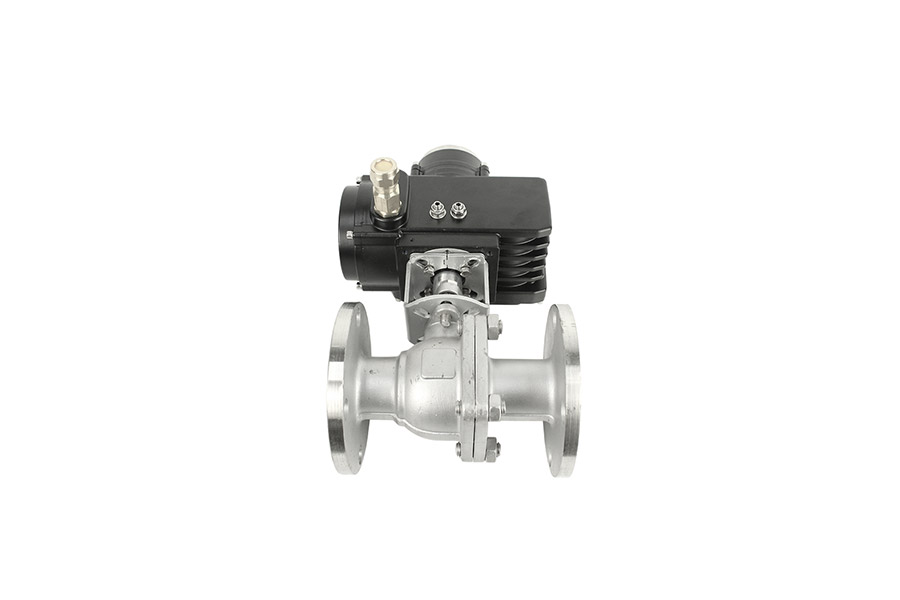

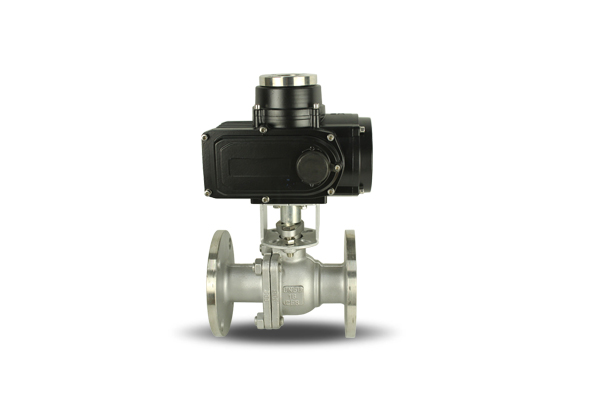

防爆型不锈钢电动法兰球阀

·产品型号

16PPFQ+FB220S(AC220V无源触点型）      16PPFQ+FB220SA(AC220V,4...20mA调节型）     16PPFQ+FB220SV(AC220V,0-10V调节型）

16PPFQ+FB24S(DC24V无源触点型）      16PPFQ+FB24SA(DC24V,4...20mA调节型）     16PPFQ+FB24SV(DC24V,0-10V调节型）

·概况

16PPFQ+FB系列电动法兰球阀，是防爆型电动执行器和不锈钢法兰球阀阀体连接组成。球阀具有旋转 90 度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线，最适宜做开关、切断阀使用。阀体为全不锈钢材质，法兰连接，厚实耐用，不生锈，易开启。而且本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，广泛适用于冶金、石油、、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

·原理

电动执行器工作电源通常有：AC220V,DC24V 等。开关型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。输入信号：4~20mA,0~10V 等弱电信号。由调节型电动执行机构和阀杆连接调试好以后,以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的 4~20mA 信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

·参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型，智能调节型，直流电机型               动作方式：开关/调节            外壳材质：铝合金外壳

转动角度：0~90°                      防护等级：IP68

阀体参数

公称通径：DN15-DN100       公称压力：PN16          阀轴材质：不锈钢

 阀体材质：不锈钢          球板材质：不锈钢             阀座密封：PTFE

温度：PTFE≤180℃         连接方式：法兰

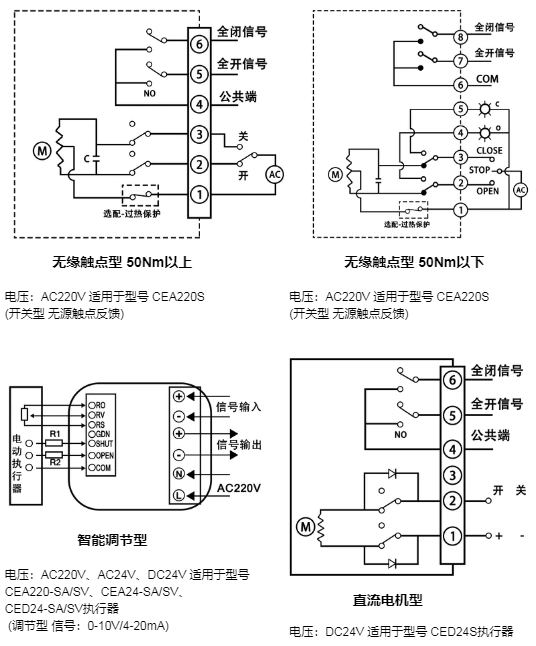

·接线图
