YMER-CE系列电动阀-16WSKQ+CE...系列电动不锈钢卡片球阀.pdf

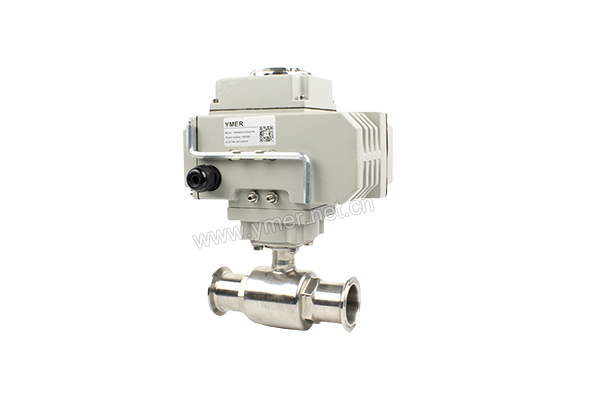

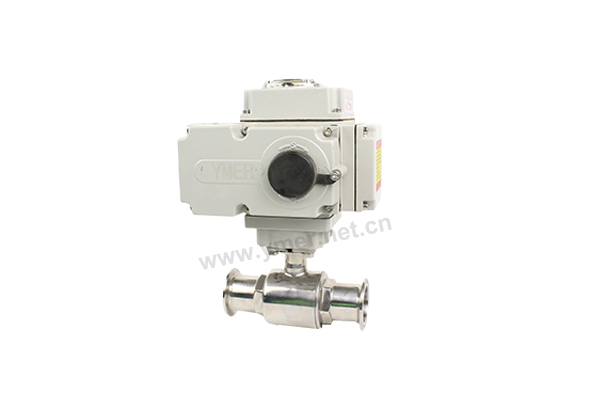

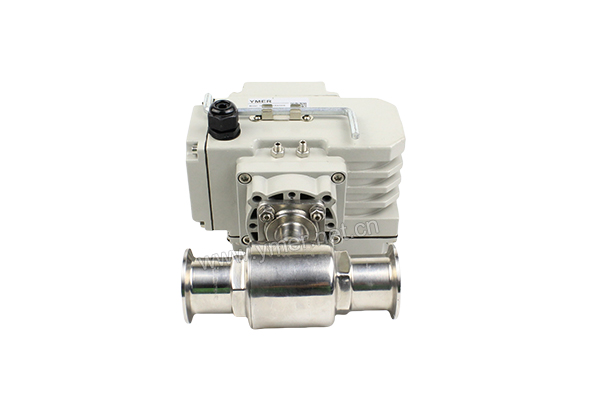

电动卫生级不锈钢卡盘球阀

·产品型号

16WSKQ+CEA220S(AC220V无源触点型） 16WSKQ+CEA220-SA(AC220V,4...20mA调节型） 16WSKQ+CEA220-SV(AC220V,0-10V调节型）

16WSKQ+CED24S(DC24V无源触点型） 16WSKQ+CED24-SA(DC24V,4...20mA调节型） 16WSKQ+CED24-SV(DC24V,0-10V调节型）

·概述

卫生级不锈钢主要应用于食品，饮料，酒类，生物工程等生产设备及流水线。主要要求不锈钢卫生管的表面光洁度、钝化层和耐油性。采用优质304不锈钢材料制成，确保管材卫生无毒、无污染，完全符合国家GB/T17219-2001《生活饮用水输配水设备的安全性评价标准》和CJ/T151-2001《薄壁不锈钢水管》主要指标要求。主要应用在给排水，热水，冷水，供热，直饮水领域。

·优点

1、不产生有对人有害的金属析出

满足健康要求，看一看医疗器械，再看看食品餐具，我们就知道，卫生级不锈钢是最安全卫生的水管材料，薄壁不锈钢水管不会对水质造成二次污染，达到国家直接饮用水质标准的需要。

2、不会对环境造成污染

薄壁不锈钢管是一种可以完全回收利用的水管；不会给子孙后代留下不可以处理的垃圾。

3、节约水资源

薄壁不锈钢管材料的强度高过了所有的水管材料，极大地降低了水管受外力影响漏水的可能性，大量地节约了水资源。

4、优异的耐磨损耐腐蚀性能

不锈钢水管能经受高达30米/秒的高速水流冲蚀，不锈钢表面薄而致密的富铬氧化膜使得不锈钢水管在包括软水在内的所有水质中都具有良好的耐腐蚀性。

·原理

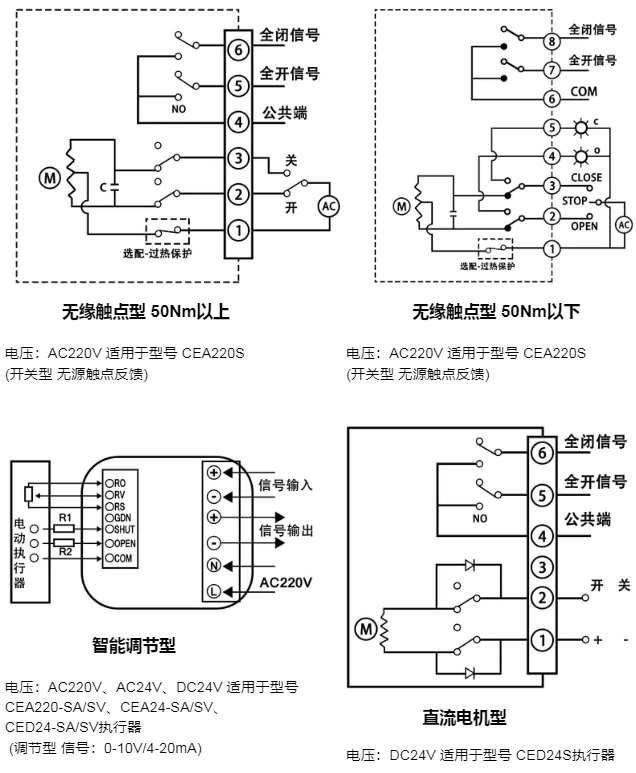

电动执行器工作电源通常有：AC220V,DC24V 等。开关型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。输入信号：4~20mA,0~10V 等弱电信号。由调节型电动执行机构和阀杆连接调试好以后,以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的 4~20mA 信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

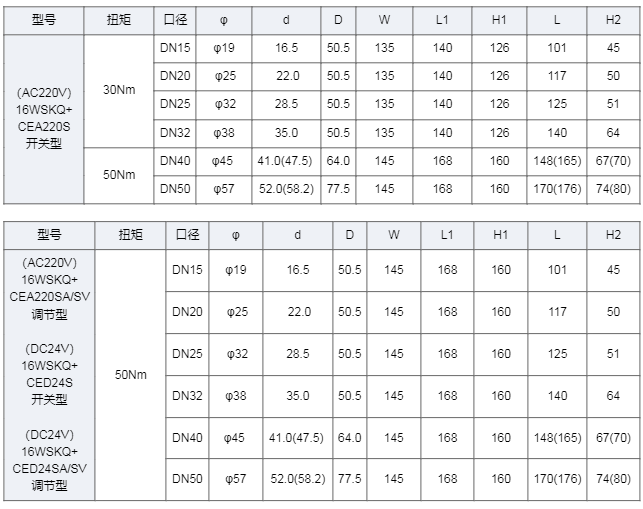

·参数

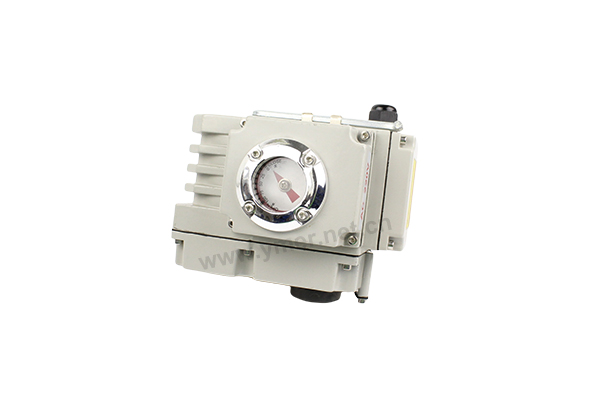

执行器参数

执行电源： AC220V，DC24V 输出扭矩：50-2000Nm

电路控制：无源触点型,智能调节型，直流电机型动作方式：开关型，调节型外壳材质：铝合金外壳

转动角度：0~90° 防护等级：IP68

阀体参数

公称通径：DN15-DN150 公称压力：PN16 阀轴材质：不锈钢

阀体材质：不锈钢球板材质：不锈钢阀座密封：PTFE

温度：PTFE≤180℃ 连接方式：卡盘
