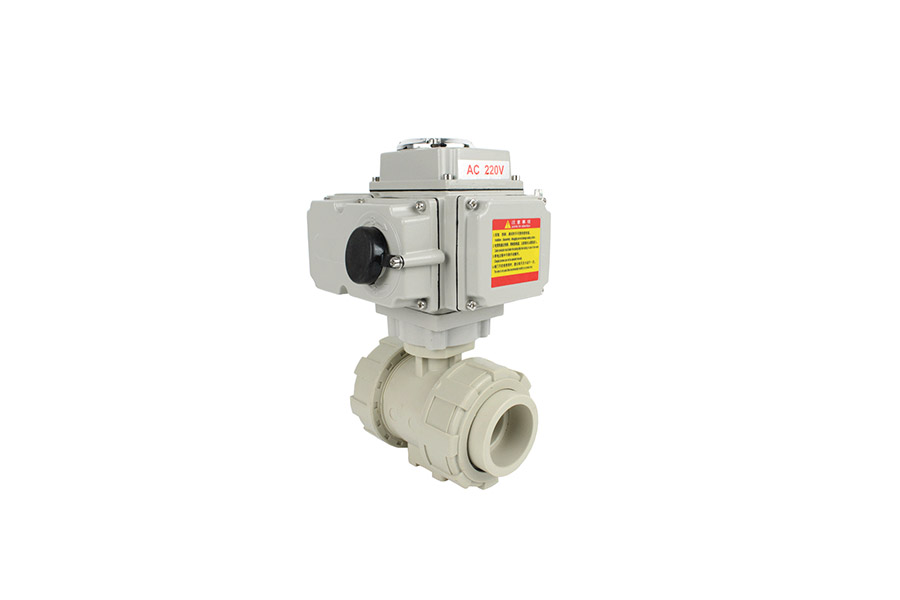

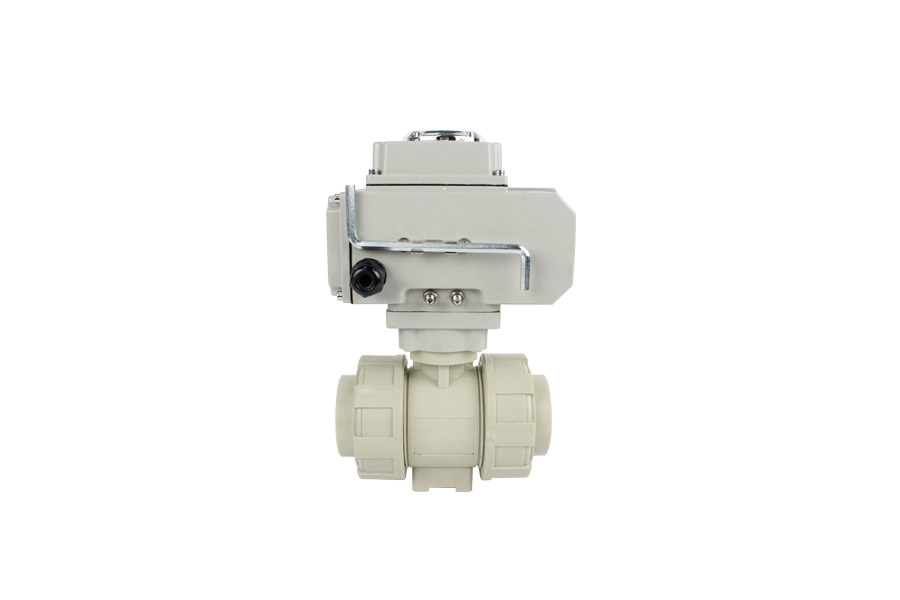

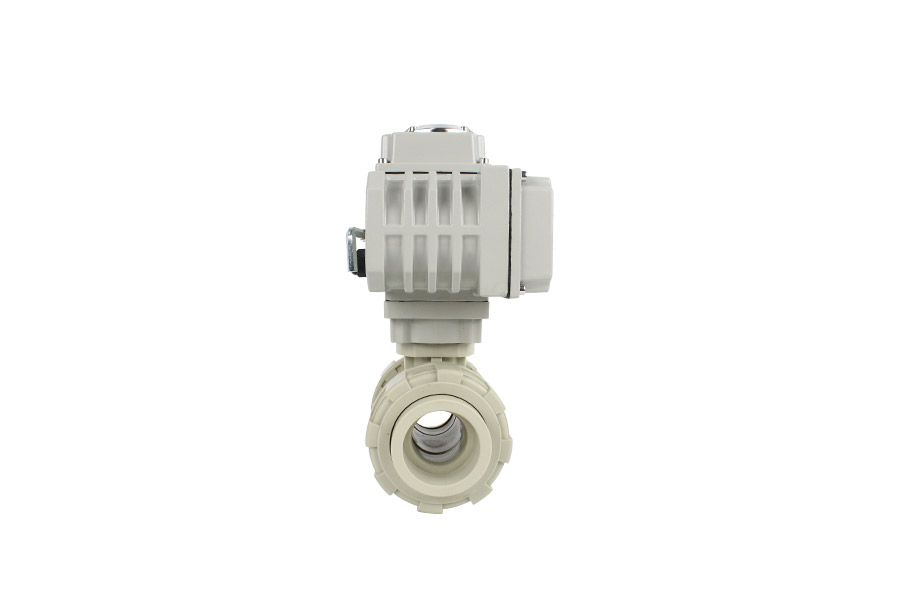

电动PPH球阀

·产品型号

10PPHQ+CEA220S(AC220V无源触点型）      10PPHQ+CEA220SA(AC220V,4...20mA调节型）     10PPHQ+CEA220SV(AC220V,0-10V调节型）

10PPHQ+CED24S(DC24V无源触点型）     10PPHQ+CED24SA(DC24V,4...20mA调节型）    10PPHQ+CED24SV(DC24V,0-10V调节型）

·概述

10PPHQ+CE系列 电动球阀是电动执行器和PPH球阀阀体连接组成。该阀体具有耐腐蚀性强，安装迅速，瞬间开启，阀体轻便的特点，适用于带腐蚀性介质的输送过程的截流。电动执行器外形小巧，外壳耐磨，已加装防护保护装置。电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

·作用原理

电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

·产品参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型,智能调节型，直流电机型               动作方式：开关型，调节型            外壳材质：铝合金外壳

转动角度：0~90°                      防护等级：IP68

阀体参数

公称通径：DN15-DN80       公称通径：1.0MPa             O型密封圈：EPDM

阀体材质：PPH                  球板材质：PPH                阀座密封：PTFE

湿度：0-60℃                       连接方式：双由令               适用介质：水、油、空气

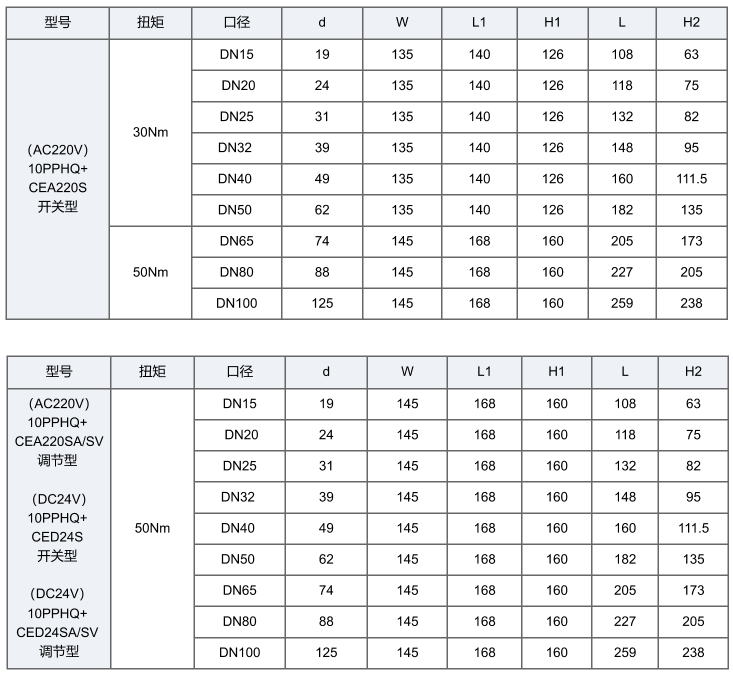

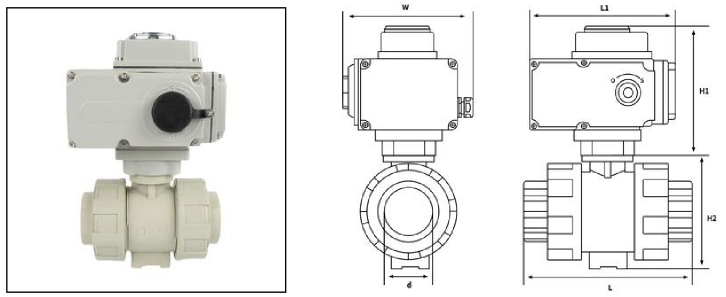

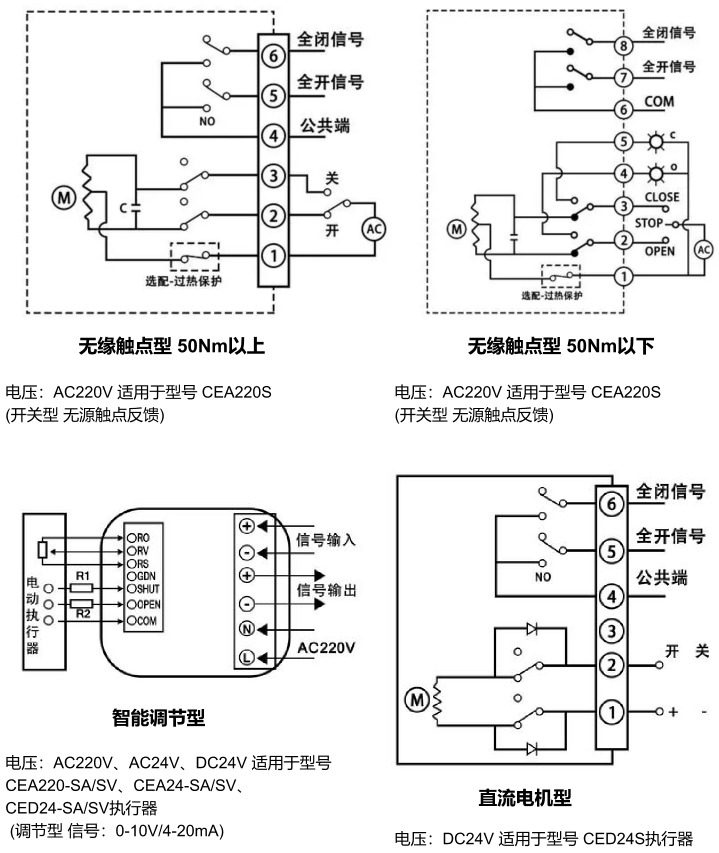

·产品接线图
