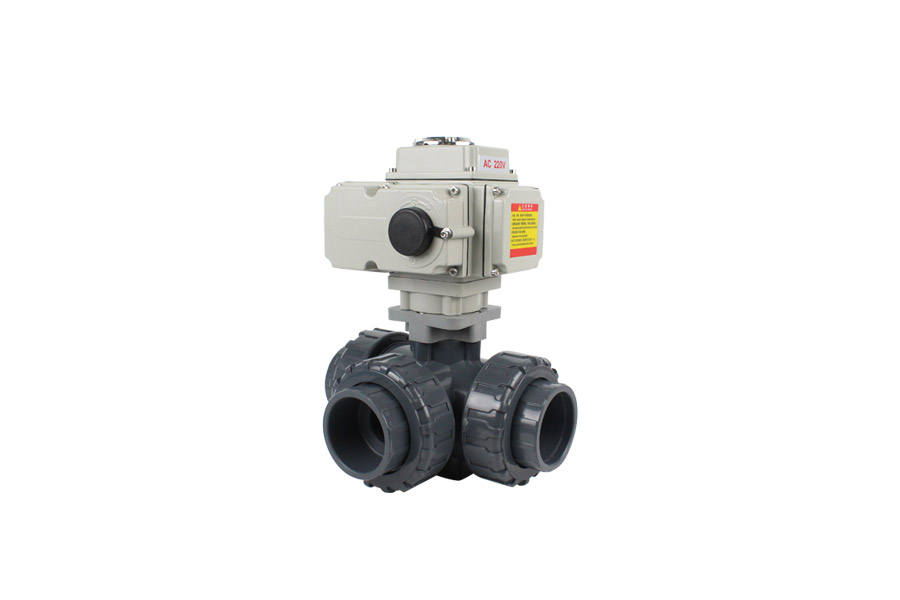

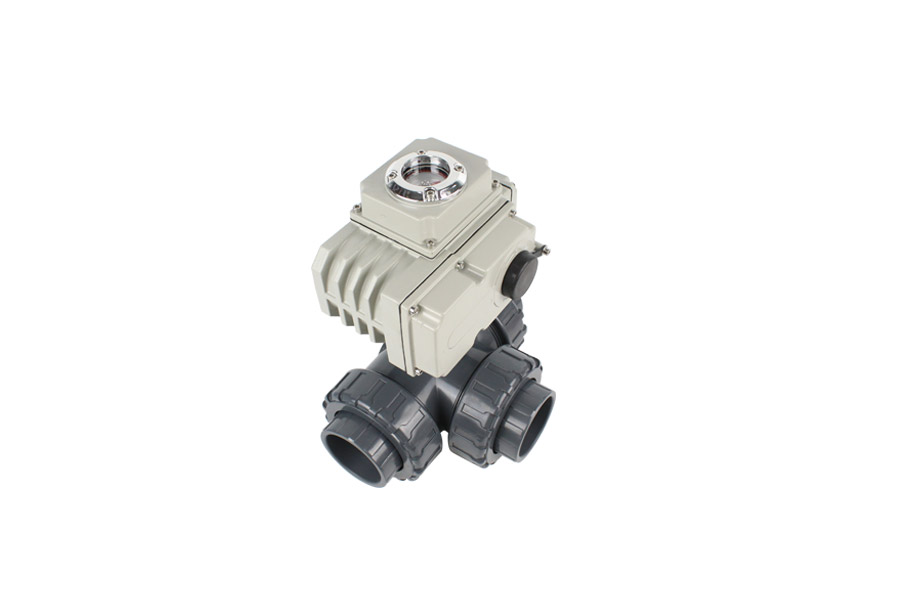

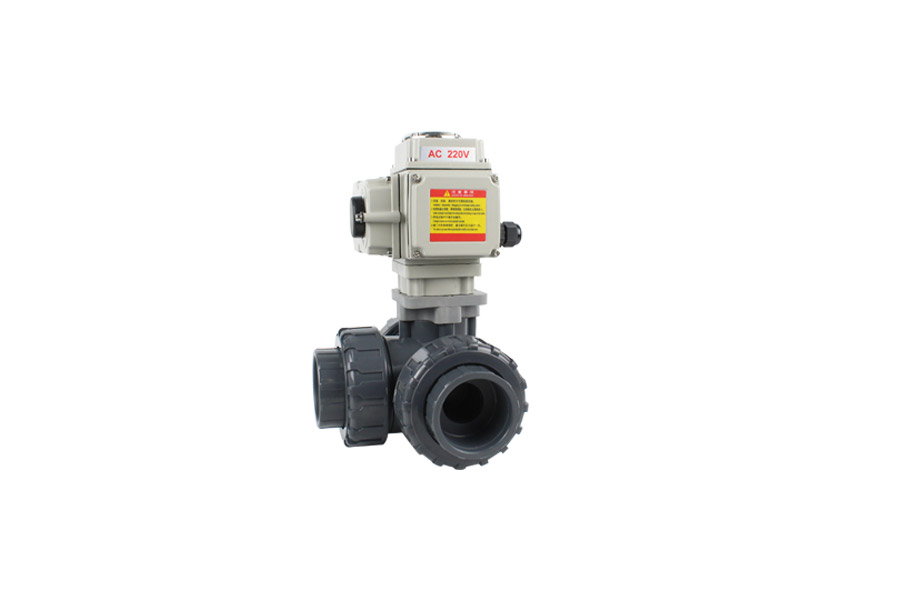

电动UPVC三通球阀

·产品型号

10UPY3TQ+CEA220S(T型AC220V无源触点型）      10UPY3TQ+CEA220SA(T型AC220V,4...20mA调节型）

10UPY3TQ+CEA220SV(T型AC220V,0-10V调节型）

10UPY3TQ+CED24S(T型DC24V无源触点型）     10UPY3TQ+CED24SA(T型DC24V,4...20mA调节型）     10UPY3TQ+CED24SV(T型DC24V,0-10V调节型）

10UPY3LQ+CEA220S(L型AC220V无源触点型）      10UPY3LQ+CEA220SA(L型AC220V,4...20mA调节型）

10UPY3LQ+CEA220SV(L型AC220V,0-10V调节型）

10UPY3LQ+CED24S(L型DC24V无源触点型）      10UPY3LQ+CED24SA(L型DC24V,4...20mA调节型）     10UPY3LQ+CED24SV(L型DC24V,0-10V调节型）

·概述

10UPY3T/LQ+CE系列 电动UPVC球阀是电动执行器和双由令UPVC球阀阀体连接组成。该阀体具有耐腐蚀性强，安装迅速，瞬间开启，阀体轻便的特点，适用于带腐蚀性介质的输送过程的截流。电动执行器外形小巧，外壳耐磨，已加装防护保护装置。电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

·作用原理

电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。输入信号：4~20mA,0~10V 等弱电信号。由调节型电动执行机构和阀杆连接调试好以后,以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的 4~20mA 信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

·产品参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型，智能调节型，直流电机型               动作方式：开关型，调节型            外壳材质：铝合金外壳

执行器功率：15W                     开关时间：30s

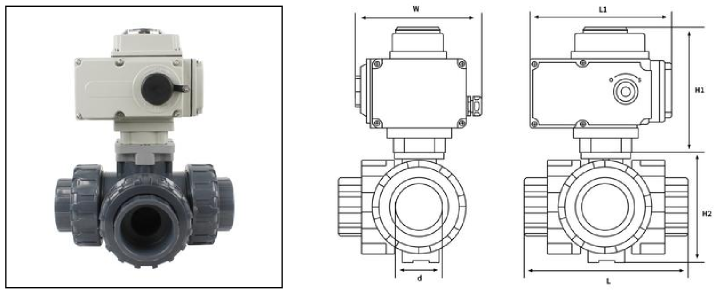

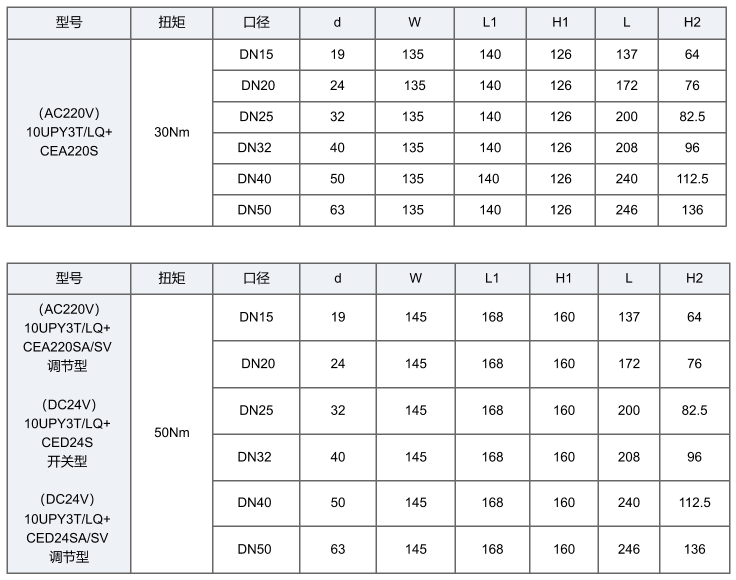

阀体参数

公称通径：DN15-DN80       公称通径：1.0MPa             O型密封圈：EPDM

阀体材质：UPVC                  球板材质：UPVC                阀座密封：PTFE

湿度：0-60℃                       连接方式：双由令               适用介质：水、油、空气
