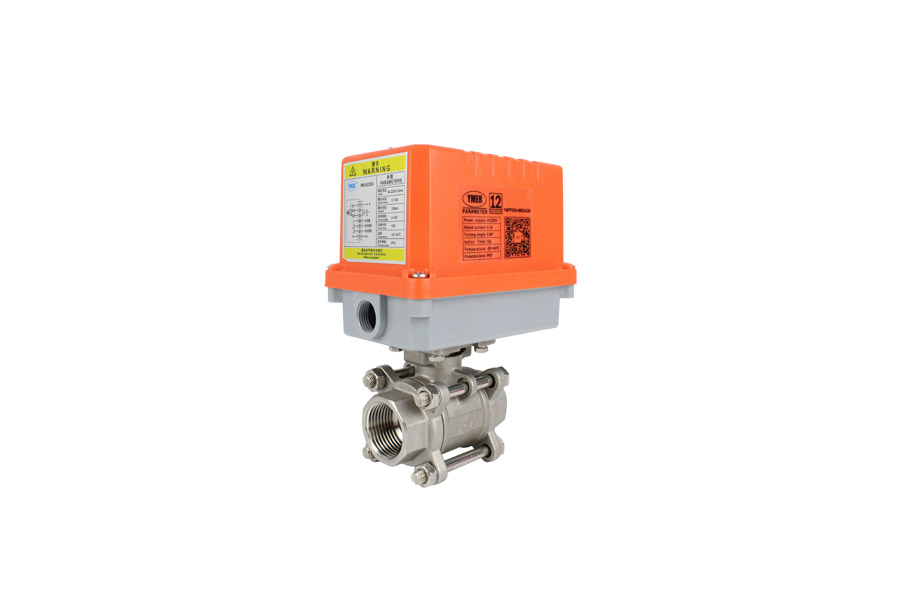

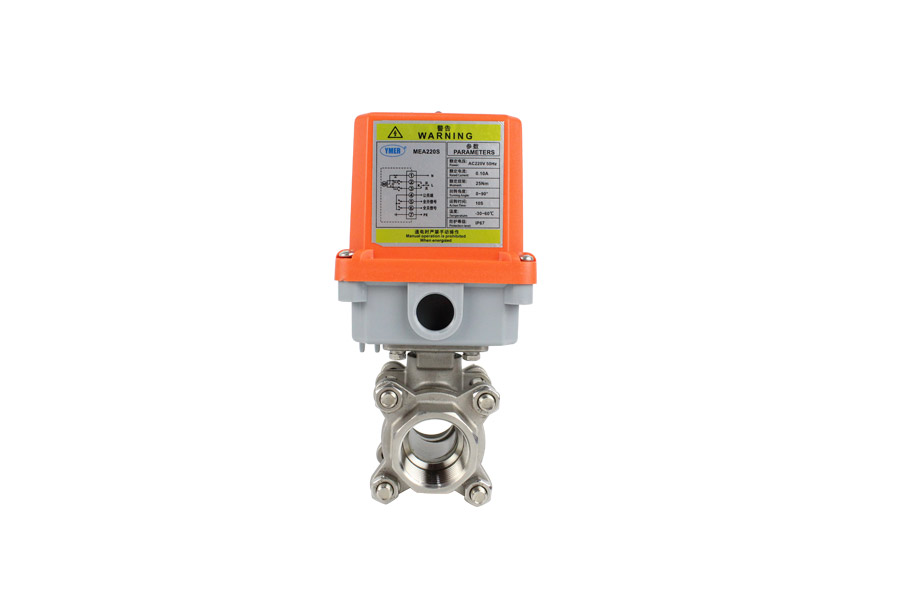

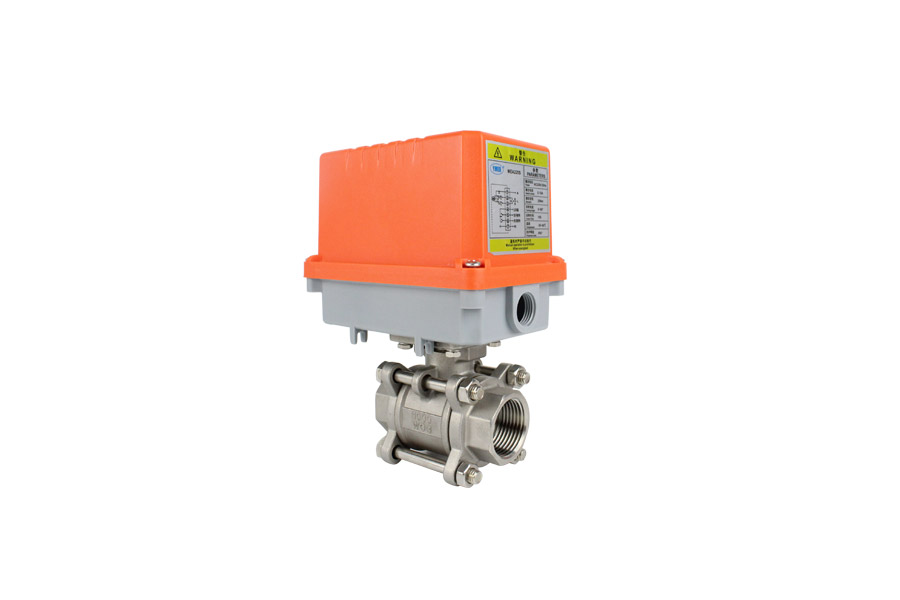

电动不锈钢三片式球阀

·产品型号

16PPSQ+MEA220(AC220V三线两控）  16PPSQ+MEA24(AC24V三线两控）  16PPSQ+MED24(DC24V三线两控） 16PPSQ+MED12(DC12V三线两控）

16PPSQ+MEA220-2K/2B(AC220V常开常闭）  16PPSQ+MEA24-2K/2B(AC24V常开常闭）

16PPSQ+MED24-2K/2B(DC24V常开常闭）  16PPSQ+MED12-2K/2B(DC12V常开常闭）

16PPSQ+MEA220-31(AC220V三线一控）  16PPSQ+MEA24-31(AC24V三线一控）

16PPSQ+MED24-31(DC24V三线一控）  16PPSQ+MED12-31(DC12V三线一控）

·概述

10UPY3T/LQ+ME系列电动UPVC球阀是电动执行器和双由令UPVC球阀阀体连接组成。该阀体具有耐腐蚀性强，安装迅速，瞬间开启，阀体轻便的特点，适用于带腐蚀性介质的输送过程的截流。电动执行器外形小巧，外壳耐磨，已加装防护保护装置。
◆电压：AC220V、AC24V、DC24V、DC12V
◆手动/电动一体化设计、操作筒单
◆输出扭矩大，工作稳定，可靠
◆低噪声，密封性好

·主要特点

体积小，结构紧凑，外形美观

适用于水、油、气、腐蚀性介质等

一体化结构设计，操作简单

密封性能好，密封等级IP67

阀体公称通径：DN15-25mm

·作用原理

电动执行器工作电源通常有：AC100...240V，AC/DC24V等。开关型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

·应用范围

水处理、石油化工、自动控制流体输送系统。大口径智能水表，集团主控管路水表控制系统，农业灌溉系统等。

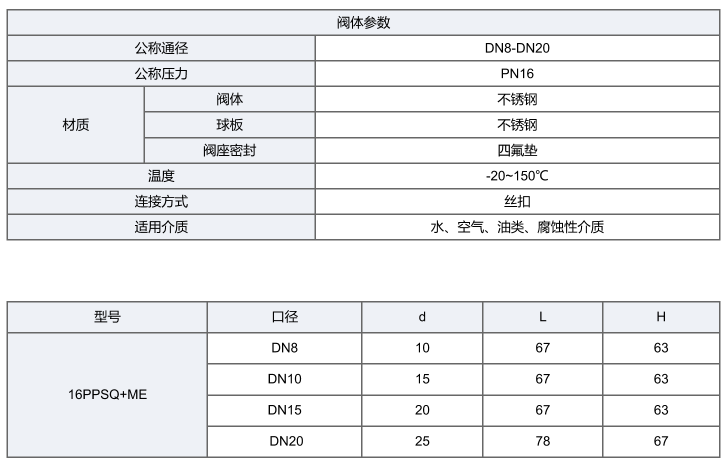

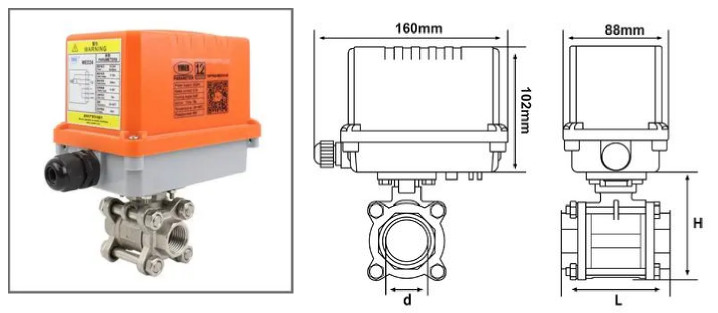

·基本参数

电源电压： AC220V,AC/DC24V,DC12V        作用形式：开关型，三线一控，三线两控

形式类型：电动          温度范围：-30℃~60℃

使用压力：1.0MPa               开关时间：15s              产品规格：DN15~DN50          连接方式：丝扣

O型密封圈：EPDM              阀体：不锈钢                    球板：不锈钢                  阀座密封：PTFE

·接线图
