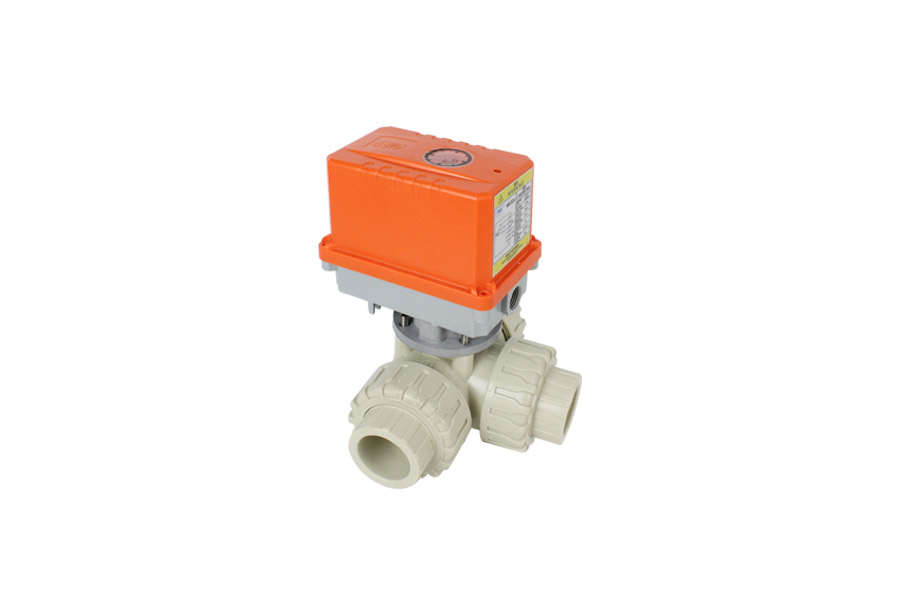

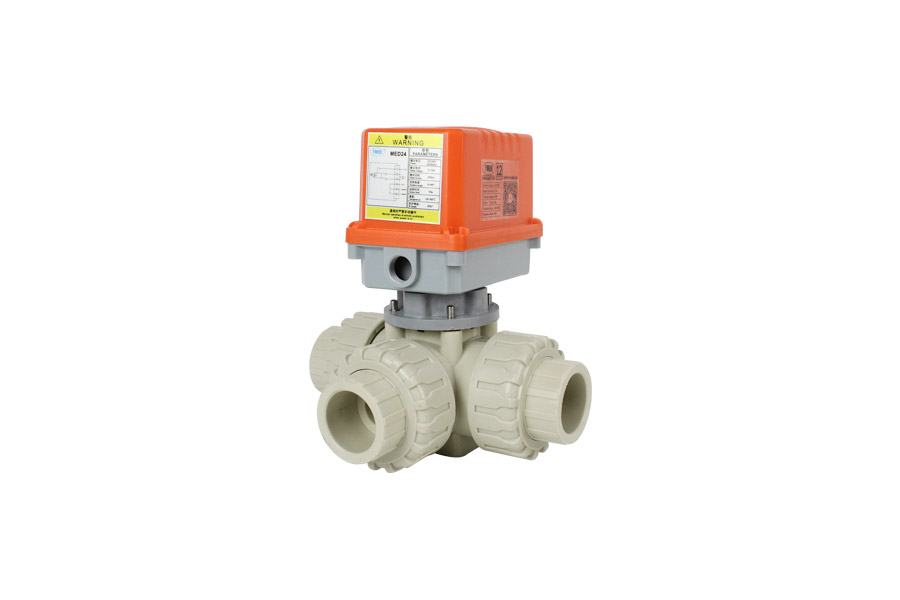

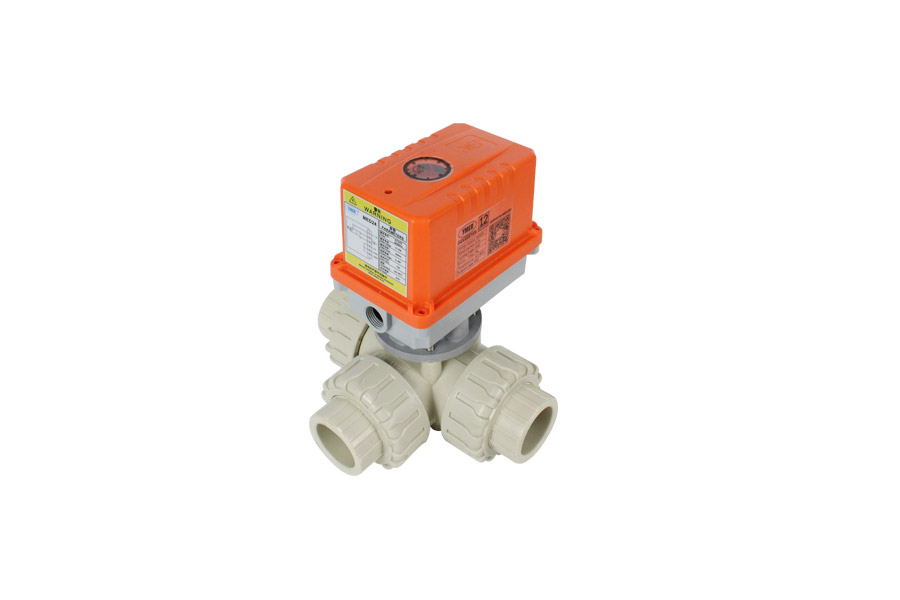

电动PPH三通球阀

·产品型号

10PPH3T/LQ+MEA220(T/L型 AC220V三线两控）  10PPH3T/LQ+MEA24((T/L型 AC24V三线两控）

10PPH3T/LQ+MED24((T/L型 DC24V三线两控）    10PPH3T/LQ+MED12((T/L型 DC12V三线两控）

10PPH3T/LQ+MEA220-2K/2B(T/L型 AC220V常开常闭）  10PPH3T/LQ+MEA24-2K/2B(T/L型 AC24V常开常闭）

10PPH3T/LQ+MED24-2K/2B(T/L型 DC24V常开常闭）      10PPH3T/LQ+MED12-2K/2B(T/L型 DC12V常开常闭）

10PPH3T/LQ+MEA220-31(T/L型 AC220V三线一控） 10PPH3T/LQ+MEA24-31(T/L型 AC24V三线一控）

10PPH3T/LQ+MED24-31(T/L型 DC24V三线一控）     10PPH3T/LQ+MED12-31(T/L型 DC12V三线一控）

·概况

10PPH3T/LQ+ME系列电动球阀是电动执行器和双由令PPH球阀阀体连接组成。该阀体具有耐腐蚀性强，安装迅速，瞬间开启，阀体轻便的特点，适用于带腐蚀性介质的输送过程的截流。电动执行器外形小巧，外壳耐磨，已加装防护保护装置。

设计结构紧凑、外形美观，适用多种类型口径阀门选配。其内在的质量、稳定的工作性能，赢得广大客户的认可。本装置运转成本低且无需保养。

◆电压：AC220V、AC24V、DC24V、DC12V

◆手动/电动一体化设计、操作筒单

◆输出扭矩大，工作稳定，可靠

◆低噪声，密封性好

·工作原理

电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

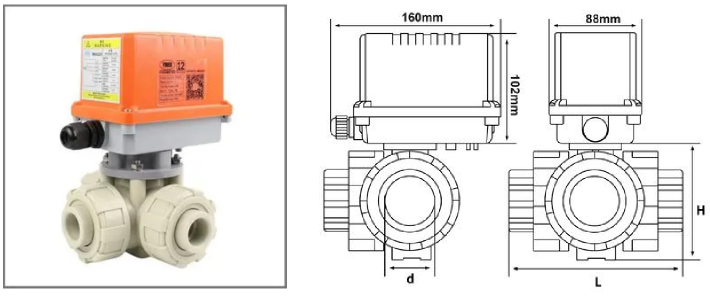

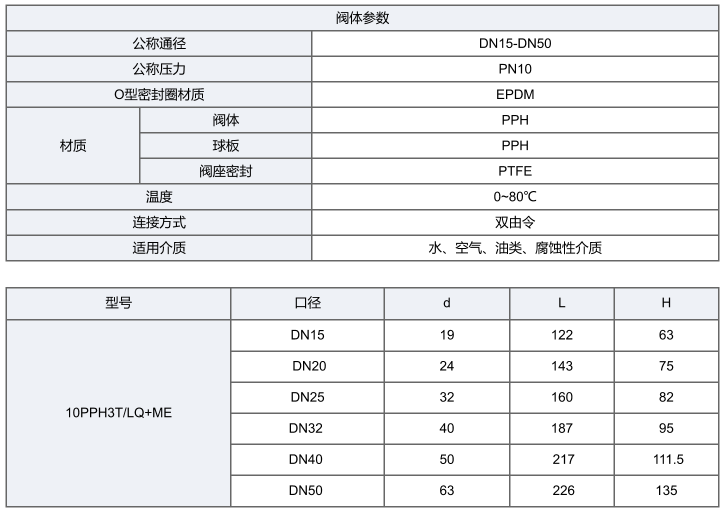

·产品参数

电源电压： AC220V,AC/DC24V,DC12V        作用形式：开关型，三线一控，三线两控

形式类型：电动          温度范围：-30℃~60℃

使用压力：1.0MPa               开关时间：15s              产品规格：DN15~DN50          连接方式：双由令

O型密封圈：EPDM              阀体：PPH                    球板：PPH                  阀座密封：PTFE

·流向图

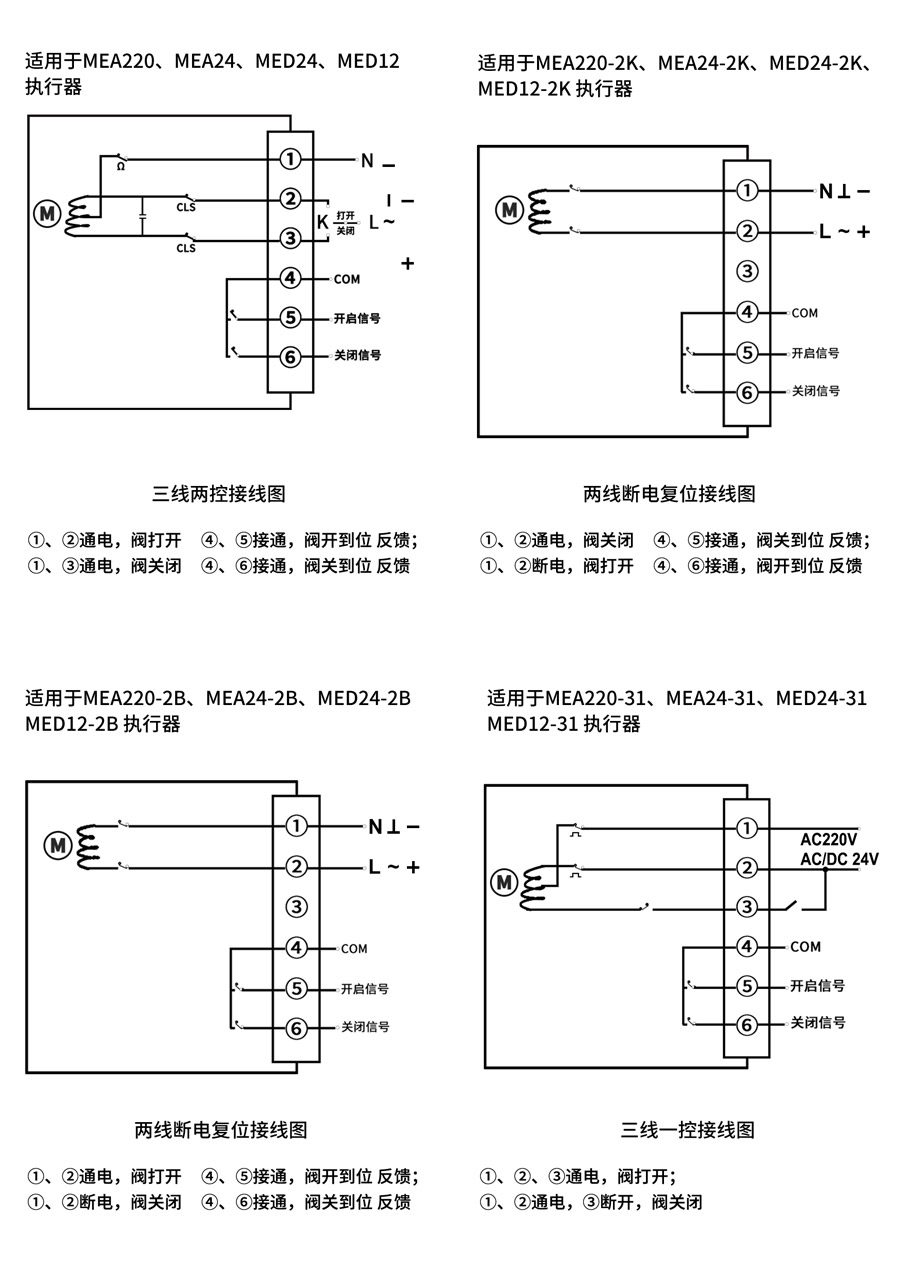

·接线图
