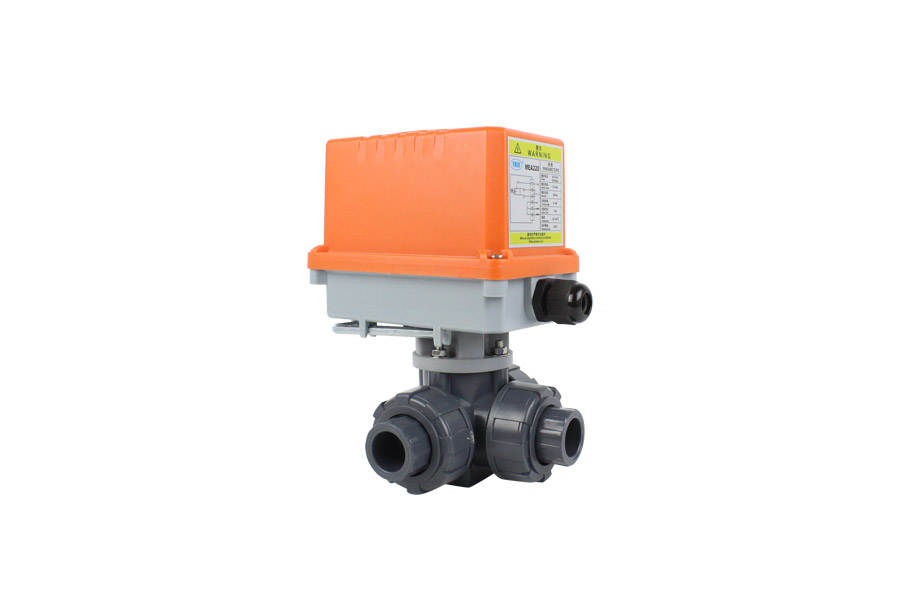

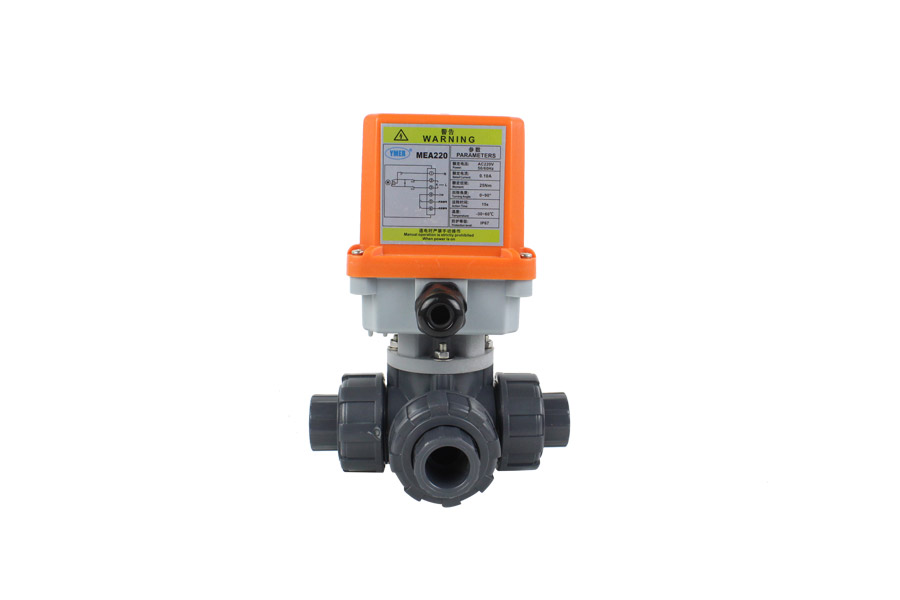

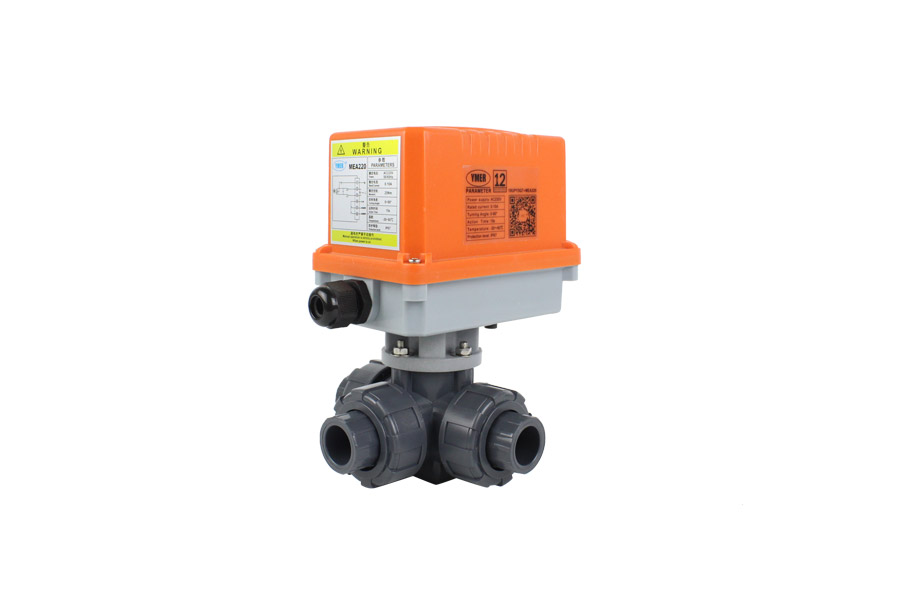

电动UPVC三通球阀

·产品型号

10UPY3T/LQ+MEA220(T/L型 AC220V三线两控）  10UPY3T/LQ+MEA24((T/L型 AC24V三线两控）

10UPY3T/LQ+MED24((T/L型 DC24V三线两控）    10UPY3T/LQ+MED12((T/L型 DC12V三线两控）

10UPY3T/LQ+MEA220-2K/2B(T/L型 AC220V常开常闭）  10UPY3T/LQ+MEA24-2K/2B(T/L型 AC24V常开常闭）

10UPY3T/LQ+MED24-2K/2B(T/L型 DC24V常开常闭）      10UPY3T/LQ+MED12-2K/2B(T/L型 DC12V常开常闭）

10UPY3T/LQ+MEA220-31(T/L型 AC220V三线一控） 10UPY3T/LQ+MEA24-31(T/L型 AC24V三线一控）

10UPY3T/LQ+MED24-31(T/L型 DC24V三线一控）     10UPY3T/LQ+MED12-31(T/L型 DC12V三线一控）

·概况

10UPY3T/LQ+ME系列 电动UPVC球阀是电动执行器和双由令UPVC球阀阀体连接组成。该阀体具有耐腐蚀性强，安装迅速，瞬间开启，阀体轻便的特点，适用于带腐蚀性介质的输送过程的截流。电动执行器外形小巧，外壳耐磨，已加装防护保护装置。

·工作原理

电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

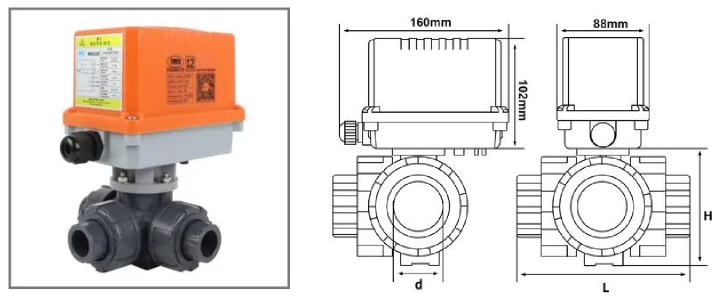

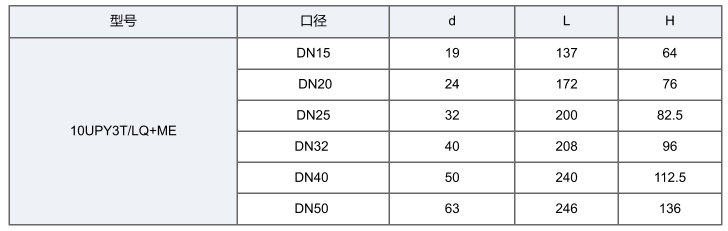

·产品参数

动作方式：开关             形式类型：电动          温度范围：-30℃~60℃

使用压力：1.0MPa               开关时间：15s              产品规格：DN15~DN50        连接方式：双由令

O型密封圈：EPDM              阀体：UPVC                    球板：UPVC                  阀座密封：PTFE

·流向图

·接线图
