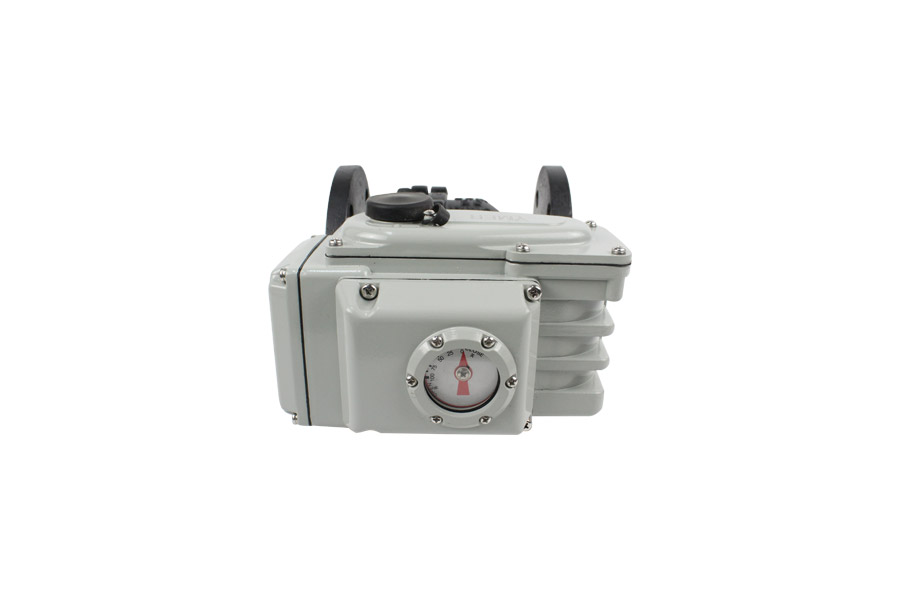

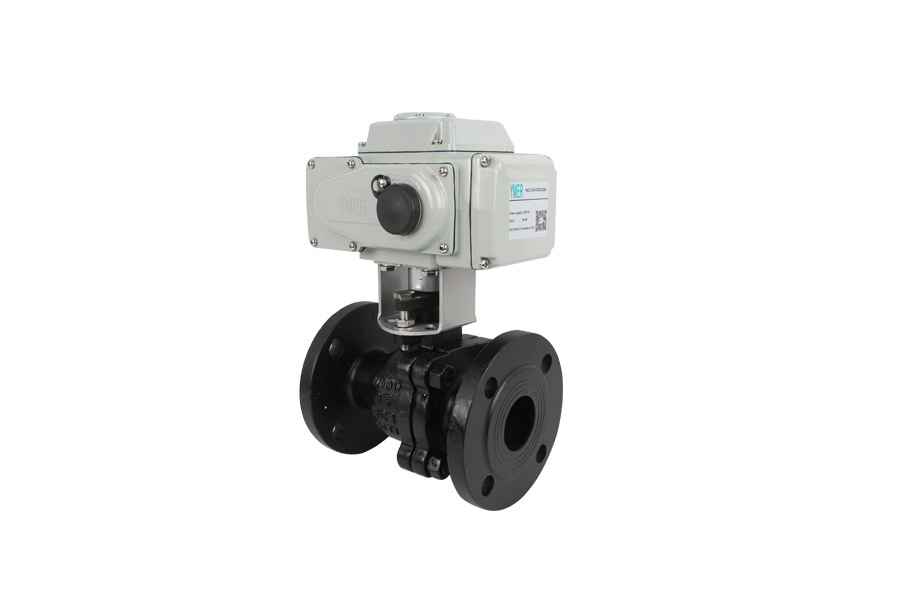

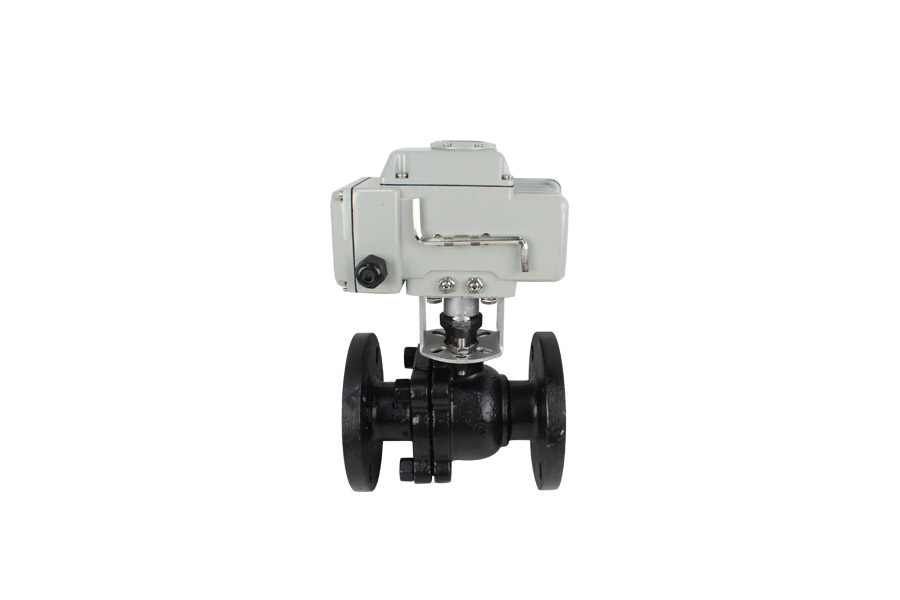

电动铸钢法兰球阀

·产品型号

16CPFQ+CEA220S(AC220V无源触点型）      16CPFQ+CEA220SA(AC220V,4...20mA调节型）     16CPFQ+CEA220SV(AC220V,0-10V调节型）

16CPFQ+CED24S(DC24V无源触点型）      16CPFQ+CED24SA(DC24V,4...20mA调节型）      16CPFQ+CED24SV(DC24V,0-10V调节型）

·概述

16CPFQ+CE系列 电动法兰球阀是电动执行器和铸钢法兰球阀阀体连接组成。球阀具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线，最适宜做开关、切断阀使用。阀体为铸钢材质，法兰连接，厚实耐用，易开启。而且本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、蒸汽等介质。

·参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型,智能调节型，直流电机型               动作方式：开关型，调节型            外壳材质：铝合金外壳

转动角度：0~90°                      防护等级：IP68

阀体参数

公称通径：DN15-DN150       公称压力：PN16          阀轴材质：不锈钢

 阀体材质：不锈钢          球板材质：不锈钢             阀座密封：PTFE

温度：PTFE≤180℃         连接方式：法兰

·接线图
