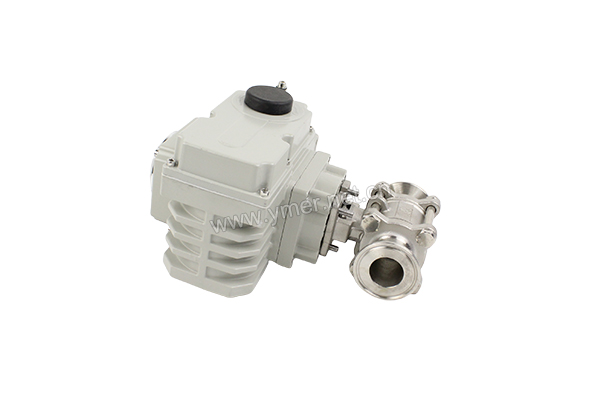

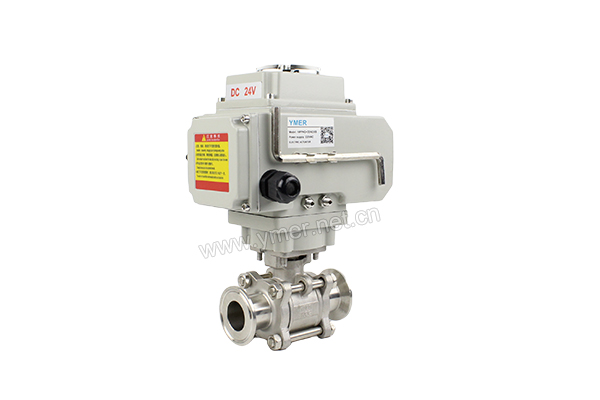

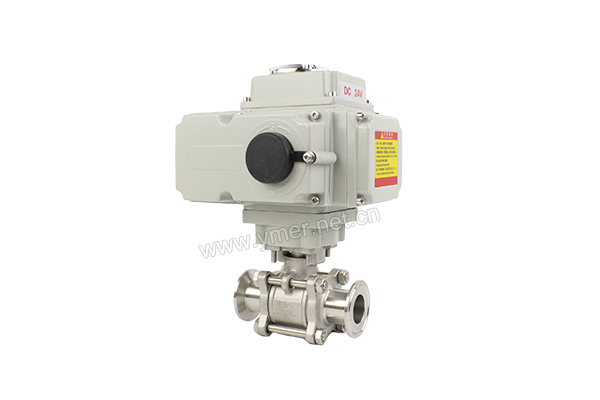

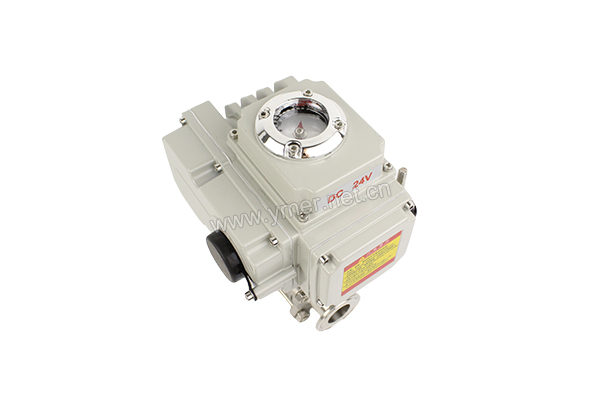

电动不锈钢卡盘球阀

·产品型号

16PPKQ+CEA220S(AC220V无源触点型）     16PPKQ+CEA220-SA(AC220V,4...20mA调节型）     16PPKQ+CEA220-SV(AC220V,0-10V调节型）

16PPKQ+CED24S(DC24V无源触点型）     16PPKQ+CED24-SA(DC24V,4...20mA调节型）    16PPKQ+CED24-SV(DC24V,0-10V调节型）

·概述

16PPKQ+CE系列电动不锈钢快装球阀是电动执行器和卡盘快装球阀体连接组成。阀体厚实耐用，表面精致光滑，不生锈，耐热耐腐蚀。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力，轻工、医药等工业部门。

·作用原理

电动执行器工作电源通常有：AC220V，AC24V等。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。

·电动执行器参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型，智能调节型，直流电机型               动作方式：开关型，调节型            外壳材质：铝合金外壳

转动角度：0~90°                      防护等级：IP68

阀体参数

公称通径：DN15-DN150       公称压力：PN16          阀轴材质：不锈钢

 阀体材质：不锈钢       球板材质：不锈钢             阀座密封：PTFE

温度：PTFE≤180℃         连接方式：卡盘

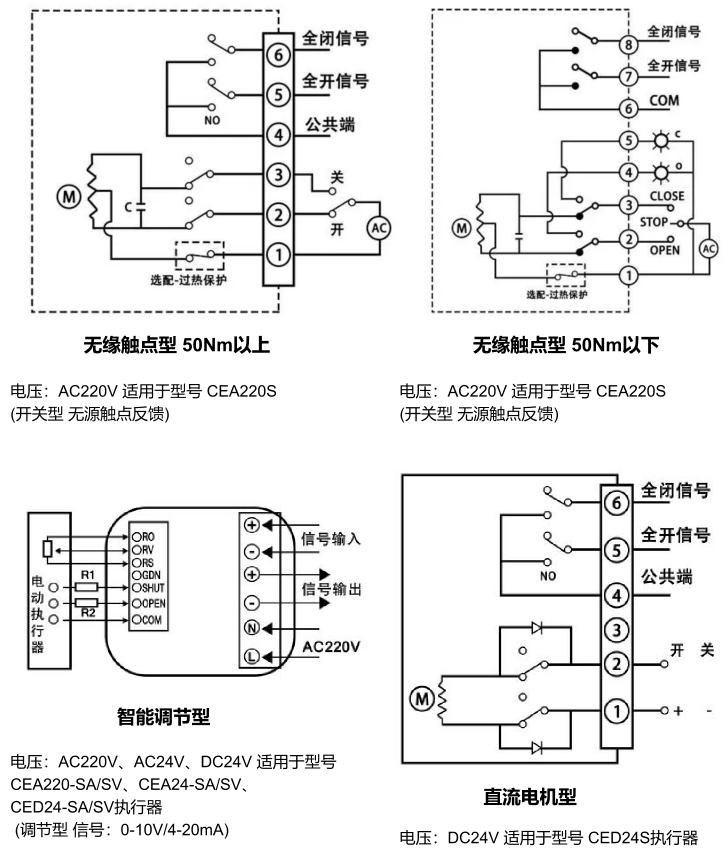

·接线图
