YMER-CE系列电动阀-10UPYQ+CE... 系列电动UPVC球阀.pdf

电动UPVC双由令球阀

·产品型号

10UPYQ+CEA220S(AC220V无源触点型）     10UPYQ+CEA220SA(AC220V,4...20mA调节型）     10UPYQ+CEA220SV(AC220V,0-10V调节型）

10UPYQ+CED24S(DC24V无源触点型）    10UPYQ+CED24SA(DC24V,4...20mA调节型）    10UPYQ+CED24SV(DC24V,0-10V调节型）

·概述

10UPYQ+CE系列 电动UPVC球阀是电动执行器和双由令UPVC球阀阀体连接组成。该阀体具有耐腐蚀性强，安装迅速，瞬间开启，阀体轻便的特点，适用于带腐蚀性介质的输送过程的截流。电动执行器外形小巧，外壳耐磨，已加装防护保护装置。电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

·作用原理

电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。

·产品参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型，智能调节型，直流电机型               动作方式：开关型，调节型            外壳材质：铝合金外壳

转动角度：0~90°                      防护等级：IP68

阀体参数

公称通径：DN15-DN150       公称压力：PN16          阀轴材质：不锈钢

 阀体材质：UPVC       球板材质：UPVC           阀座密封：PTFE

温度：PTFE≤180℃         连接方式：双由令

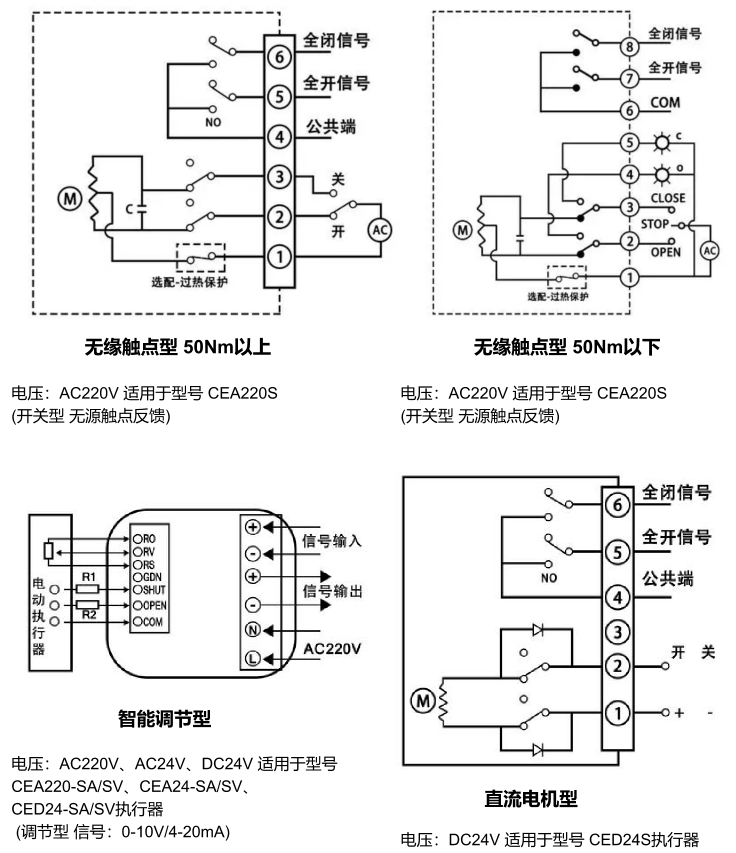

·产品接线图
