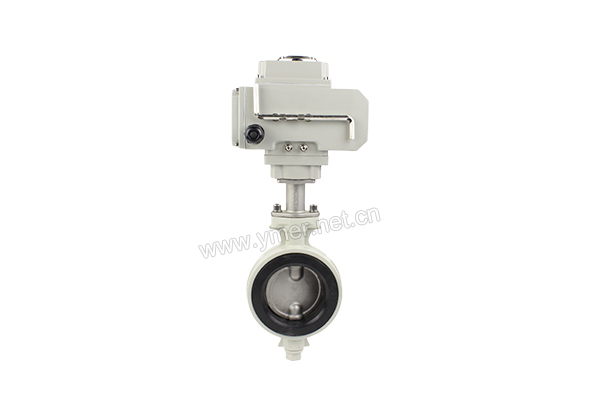

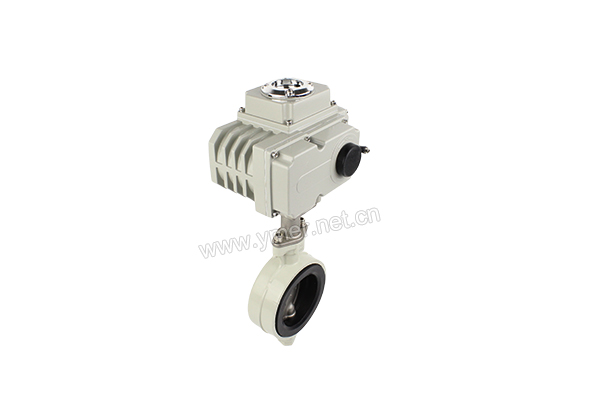

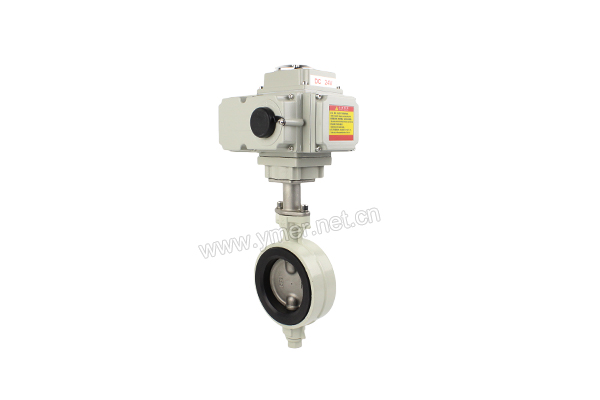

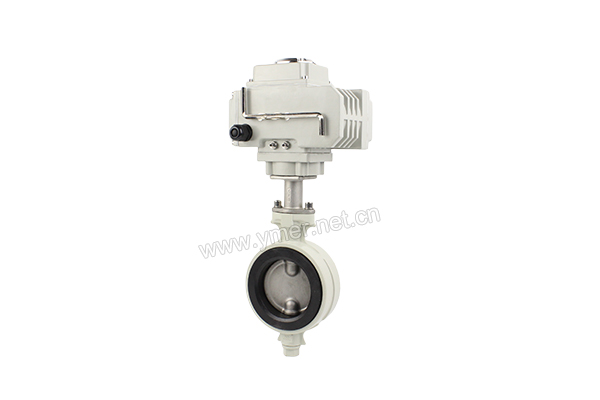

电动铝合金对夹式蝶阀

·产品型号

16LDUE+CEA220S(AC220V无源触点型）      16LDUE+CEA220-SA(AC220V,4...20mA调节型）     16LDUE+CEA220-SV(AC220V,0-10V调节型）

16LDUE+CED24S(DC24V无源触点型）     16LDUE+CED24-SA(DC24V,4...20mA调节型）     16LDUE+CED24-SV(DC24V,0-10V调节型）

·概况：

16LDUE+CE系列电动蝶阀是电动执行器和法兰对夹蝶16LDUE铝合金阀体连接组成。蝶阀结构简单、体积小、重量轻，通径大只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作单，同时该电动蝶阀具有良好的流体控制特性。阀体为铝合金材质，开启快速，防结露，不生锈。电动蝶阀已经在食品、化工、石油、煤气、电力、轻纺、造纸等行业得动广泛应用。

·作用原理：

电动执行器工作电源通常有：AC220V，AC24V等。开关型电动执行机构和阀杆连接调试好以后，以电能作为驱动力来驱动阀体，从而达到阀门开关的控制。输入信号：4~20mA 0~10v等弱电信号。由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，0~90°部分回转运动。接收工业自动化控制系统的4~20mA信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制

·参数

执行器参数

执行电源： AC220V，DC24V                  输出扭矩：50-2000Nm

电路控制：无源触点型，智能调节型，直流电机型               动作方式：开关型，调节型            外壳材质：铝合金外壳

转动角度：0~90°                      防护等级：IP68

蝶阀参数

阀体：压铸铝合金       阀板：不锈钢          阀座：乙丙EPDM        阀杆：不锈钢

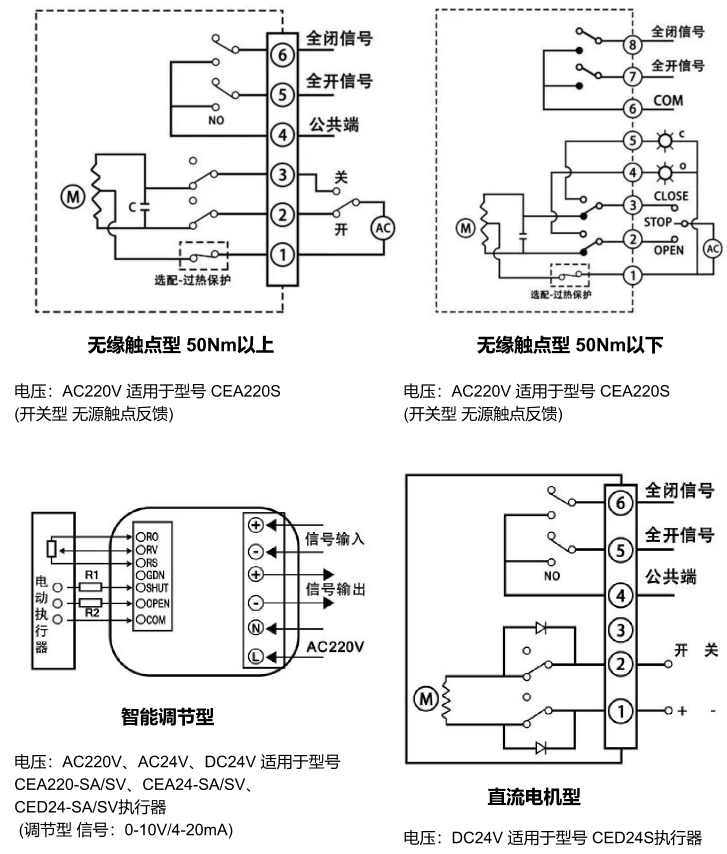

·接线图
