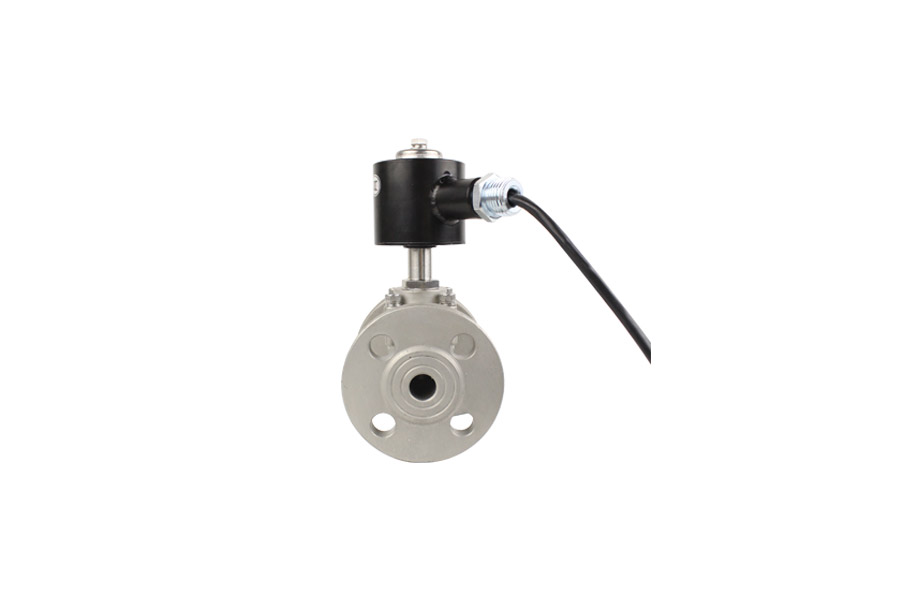

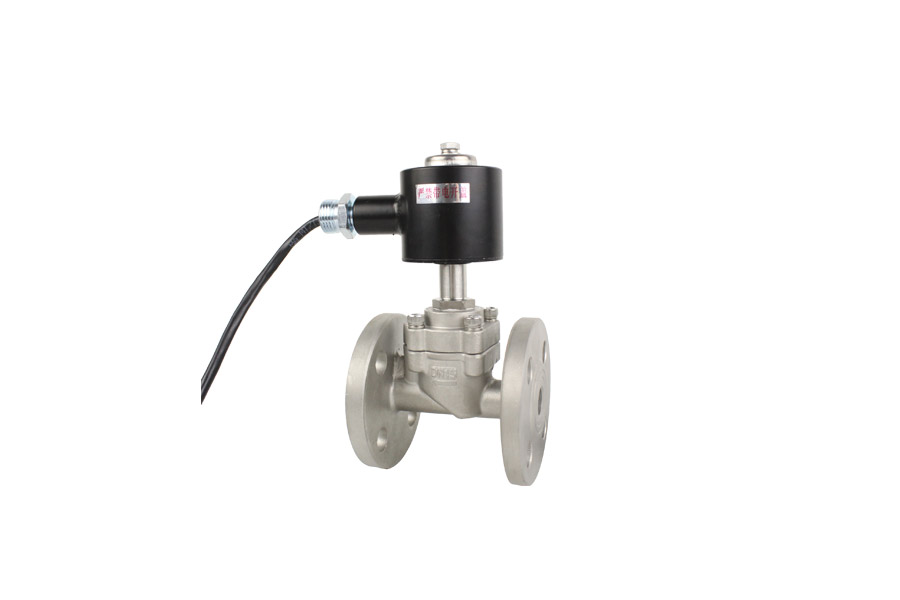

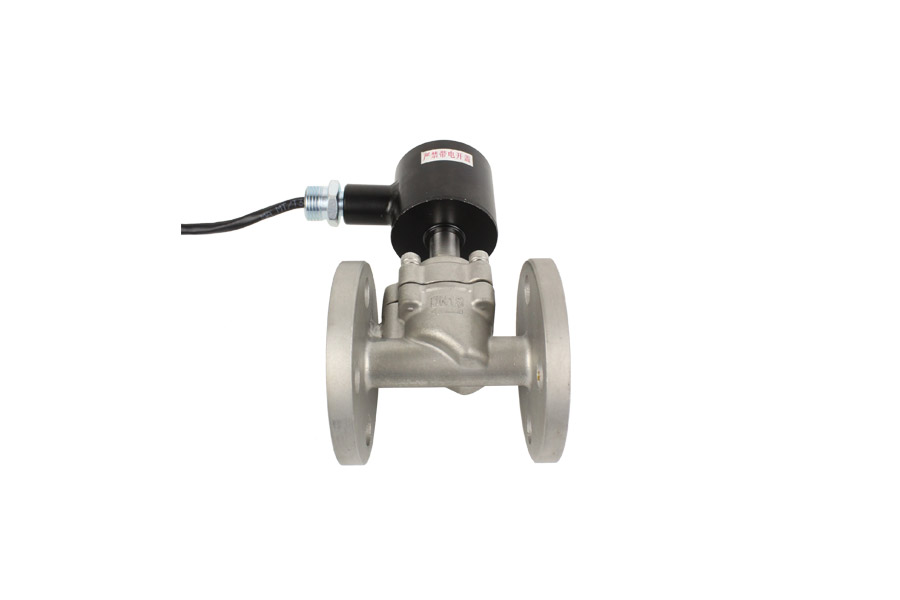

先导式防爆法兰电磁阀YDF-DM-B

·概述

YMER电磁阀作为工业过程管道自动化控制系统的执行元件,实现对管道中流体介质的通断控制,它广泛应用于冶金、石化、军工、航天、船舶重工、核工业、消防、工业窑炉、电力、干燥设备、清洗设备、喷泉、食品、医疗设备、给排水、采暖空调、科研、节能产业等各个领域。其流通的介质有空气、燃气、水、油、防腐剂等流体。

·结构特点

       本产品采用不锈钢活塞,使阀的承压能力大大提高,活塞环伸展自如，金属活塞与阀腔不产生直接摩擦,克服了易卡死的弊端,介质截止处采用相对应的材料密封,提高了阀的密封性能,延长了电磁阀的使用寿命。

       该电磁阀主要由电磁线圈、阀体、阀盖、主阀芯、动铁芯、动铁芯弹簧、主阀芯压簧和卸压孔等部分组成。

对于常闭型电磁阀,当电磁线圈通电时,动铁芯吸合,打开卸压孔,使作用在主阀芯上部的压力降低,从而依靠压差将主阀芯推向上方,阀门打开;当电磁线圈断电后,动铁芯因自重及动铁芯弹簧作用下落,关闭卸压孔,使主阀芯上表面形成压力,加上主阀芯压簧及自重,主阀芯下落至阀口,阀门关闭。

       对于常开电磁阀,当电磁线圈通电后,卸压孔与常闭相反形成关闭状态,阀门关闭;当电磁线圈断电后,卸压孔与常闭相反形成打开状态,阀门打开。

带信号反馈器的原理:当电磁阀打开时,棕色公共线与蓝色开信号线相通,与黑色关信号线不通;当电磁阀关闭时,棕色公共线与黑色关信号线相通,蓝色与开信号线不通。

·参数

型号：YDF-DM-B

材质：不锈钢

压力：0.02-0.6MPa

电压：DC24V

功率：14W

介质：导热油

温度：250℃

防爆标志：Ex db IIC t5 Gb
