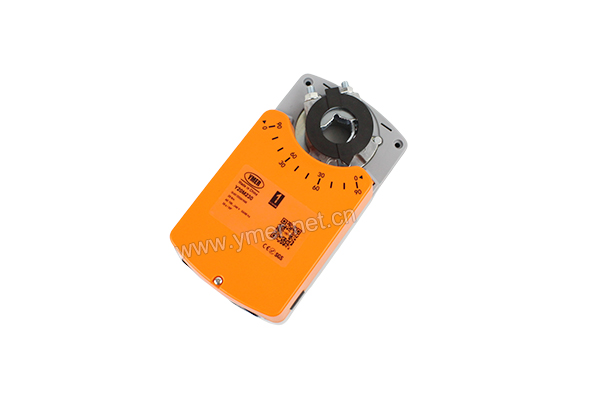

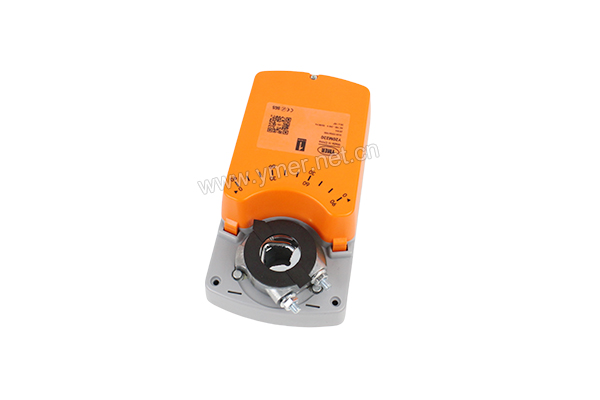

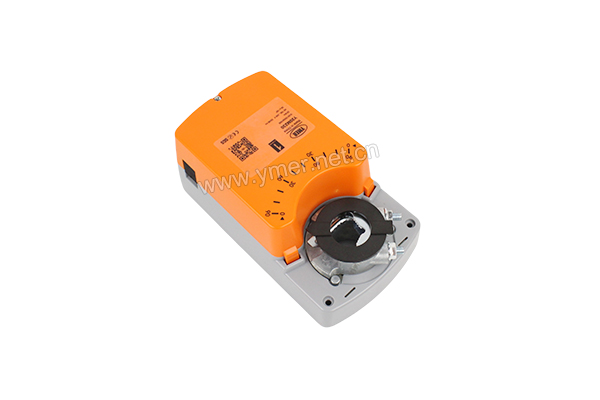

20Nm风阀执行器 Y20M

·产品型号

Y20M24(-S)     Y20M24-MF     Y20M230(-S)     Y20M230-MF

·产品概述

·用于驱动楼宇自控系统(HVAC)及各类机器通风系统风门

·输出扭矩:20 Nm

·供电电压:AC100...240V 、AC/DC24V

·控制方式:开关控制/2点控制/3点控制

·控制方式:0(2)-10V 0(4)-20mA模拟量控制

·反馈方式:0(2)-10V 0(4)-20mA模拟量反馈

·辅助开关型

·型号概述

Y20M24：AC/DC24V 开关控制/2点控制/3点控制

Y20M24-S：AC/DC24V 开关控制/2点控制/3点控制 带辅助开关

Y20M24-MF：AC/DC24V 控制方式0(4)-20mA 反馈方式0(4)-20mA

                        AC/DC24V 控制方式0(2)-10V 反馈方式0(2)-10V

Y20M230：AC100...240V 开关控制/2点控制/3点控制

Y20M230-S：AC100...240V 开关控制/2点控制/3点控制 带辅助开关

Y20M230-MF：AC100...240V 控制方式0(4)-20mA 反馈方式0(4)-20mA

                          AC100...240V 控制方式0(2)-10V 反馈方式0(2)-10V

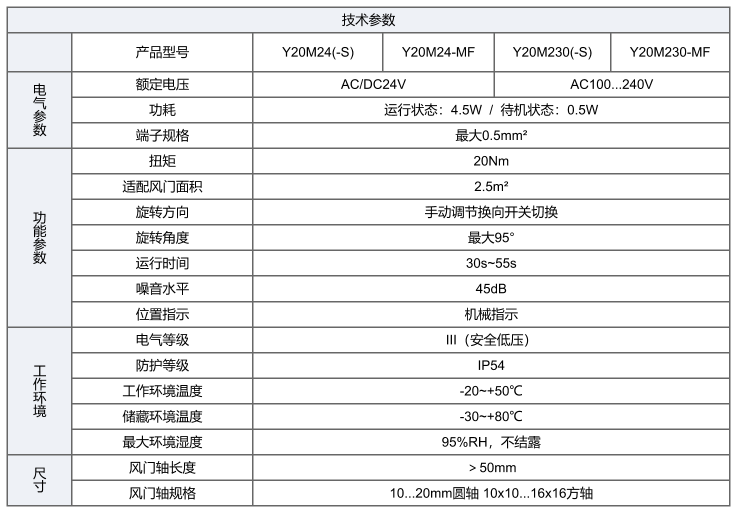

·产品参数

·产品尺寸

·接线图
